Leistungsaufroller. Diverse Leistungslängen und -queryschnitte. Schutzarten IP42 bis IP65. Leitungstrommeln Energie- und Datenübertragung für mobile Vebraucher Geordnetes Auf und ...
Die transprotec GmbH bietet bewegliche Energiezuführungen sowie Ladezuführungssysteme für Einzelversorgungen sowie Depot- und Flottenversorgungs- oder Ladebereiche. Sowohl im privaten als auch in gewerblichen Bereichen passen sich unsere...
Elektroseilwinden Tragfähigkeiten bis 37 t Flexibel konfektionierbar Langlebig und robust Druckluftseilwinden Tragfähigkeiten bis 20 t Für schwierige Umgebungen Umfassendes...
Elektrokettenzüge Tragfähigkeiten bis 25 t 230 V / 400 V Wartungsarm Druckluftkettenzüge Tragfähigkeiten bis 100 t Für den Dauerbetrieb Einschaltdauer ...
Für eine ergonomische Gestaltung von gewerblichen Arbeitsplätzen ist sowohl der Federzug (Rückholer) als auch Balancer (Gewichtsausgleicher) nahezu unentbehrlich. Die transprotec GmbH bietet Federzüge und Balancer in Standardausführung oder...
Um Leitungstrommeln effektiv einsetzen zu können und die Lebensdauer sowohl der Trommeln als auch der Leitungen optimal auszulegen, bieten wir eine große Auswahl entsprechender Komponenten. Leitungsziehstrümpfe, Rollenmundstücke, Umlenkrollen, Erdungszangen in unterschiedlichen Ausführungen sind optional lieferbar.
Bei der Auswahl der richtigen Komponenten für Ihre spezielle Anwendung unterstützen wir Sie gern!
Unsere Leitungsziehstrümpfe aus galvanisiertem Stahl bieten eine zuverlässige Zugentlastung, ohne die Einzeladern zu beschädigen. Sie sind speziell dafür entwickelt, die Zugkräfte bei Leitungstrommeln aufzunehmen, sowohl bei horizontalem als auch bei vertikalem Abzug mit Endeinspeisungen. Diese Strümpfe sorgen für eine sichere und schonende Handhabung Ihrer Kabel und verlängern deren Lebensdauer.
| Artikel - Nr. | Typ | Leitungs-Ø (mm) | Gesamtlänge (mm) | Geflechtlänge A (mm) |
|---|---|---|---|---|
| 203989 | 11949/10 | 8 - 10 | 295 | 165 |
| 203990 | 11949/13 | 10 - 13 | 295 | 165 |
| 203991 | 11949/16 | 12 - 16 | 295 | 130 |
| 203992 | 11949/18 | 15 - 18 | 340 | 140 |
| 205715 | 11949/22 | 18 - 22 | 340 | 200 |
| 205717 | 11949/28 | 22 - 28 | 395 | 200 |

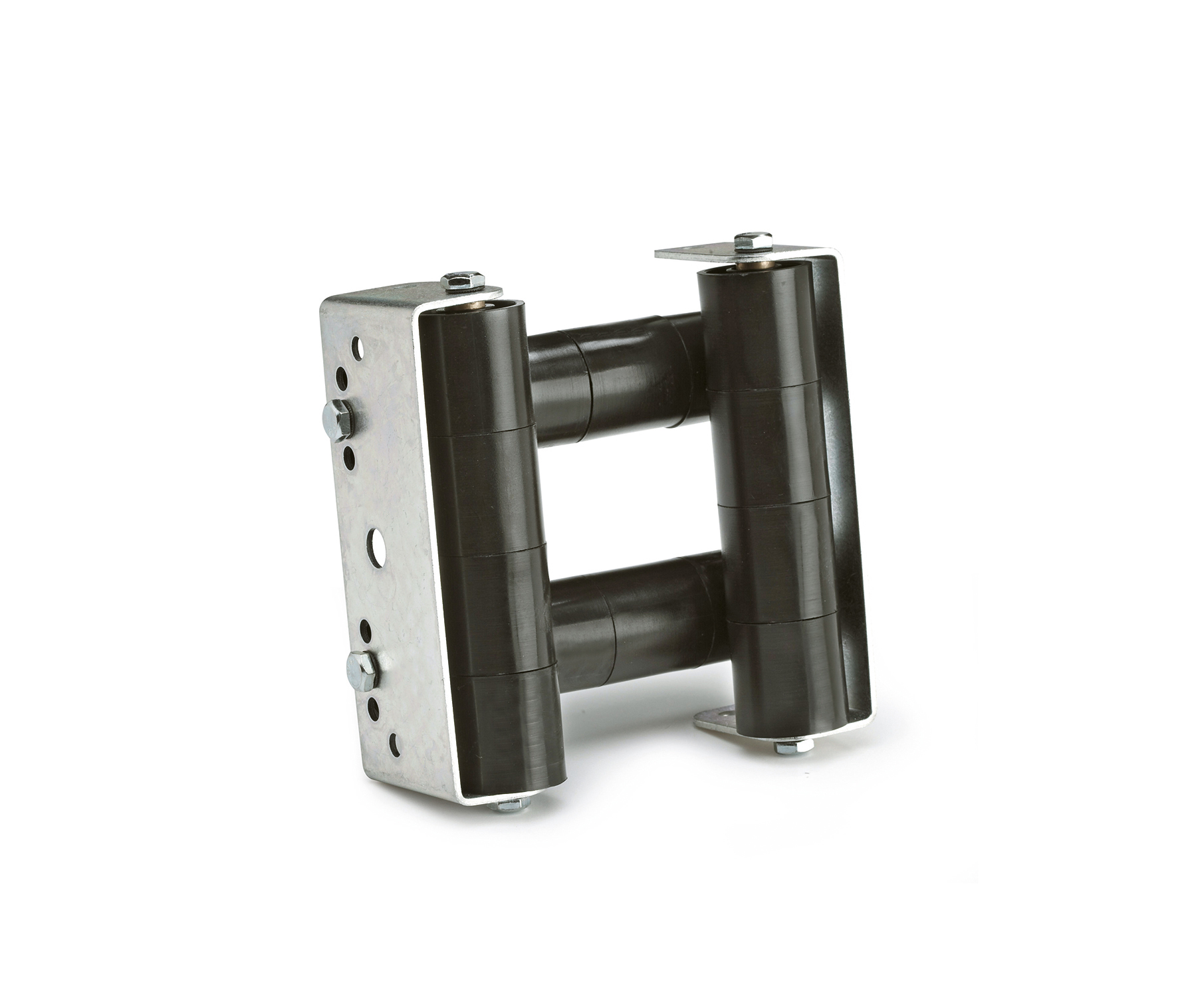

Kabelführungsöffnung mit Rollen montiert auf einem Rahmen aus verzinktem Stahlblech. Für eine variable Öffnung der Leitungsführung können die Rollenachsen in 5 verschiedenen Abständen zueinander im Rahmen montiert werden. Eine der Nylonrollen ist für die Leitungsmontage / -demontage entfernbar.

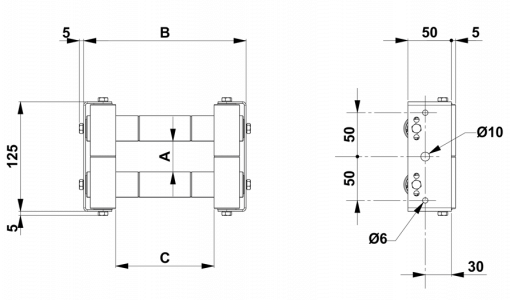

| Artikel - Nr. | Typ | Breite B (mm) | Fenster-Öffnung (Höhe) A | Fenster-Öffnung (Breite) C |
|---|---|---|---|---|
| 204003 | 11951 | 125 mm | 5-fach einstellbar: 15, 25, 35, 45 und 55 mm | 55 mm |
| 204004 | 11954 | 185 mm | 115 mm | |
| 204005 | 11955 | 215 mm | 145 mm |

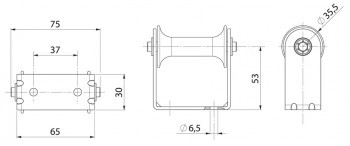

Leitarme mit Rollenmundstück dienen der Verbesserung des Wickelverhältnisses der zu trommelnden Leitung. Speziell für den manuellen Leitungsabzug sind Leitarme mit Rollenmundstück unverzichtbar. Die Leitarme gibt es, abgesehen von ihren geometrischen Unterschieden, grundsätzlich in zwei Varianten: mit starrer oder beweglicher Lagerung.
Leitarme mit Rollenmundstück dienen der Verbesserung des Wickelverhältnisses der zu trommelnden Leitung. Speziell für den manuellen Leitungsabzug sind Leitarme mit Rollenmundstück unverzichtbar. Die Leitarme gibt es, abgesehen von ihren geometrischen Unterschieden, grundsätzlich in zwei Varianten: mit starrer oder beweglicher Lagerung.

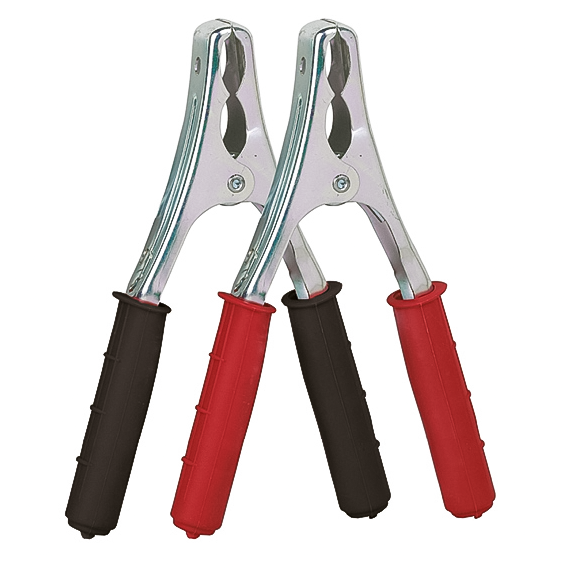

11925: Greifbacken und Rückholfeder aus verzinktem Stahl. Die isolierten Kunststoffgriffe sind widerstandsfähig gegen Öle, Säuren, Lösungsmittel und Temperaturschwankungen.

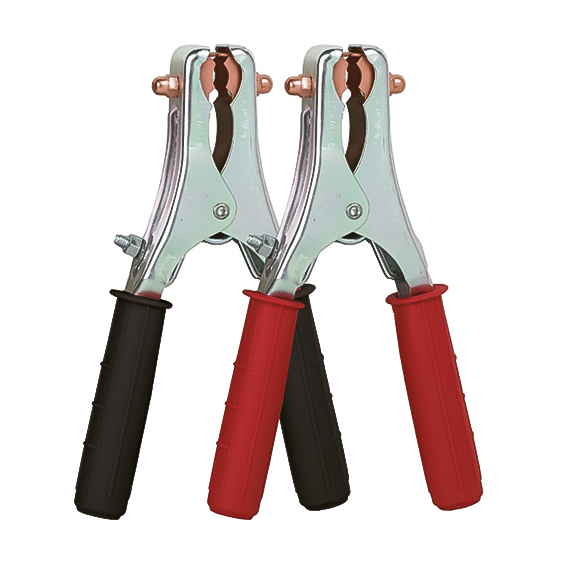

11926: Messingbacken plus Kupferverstärkung

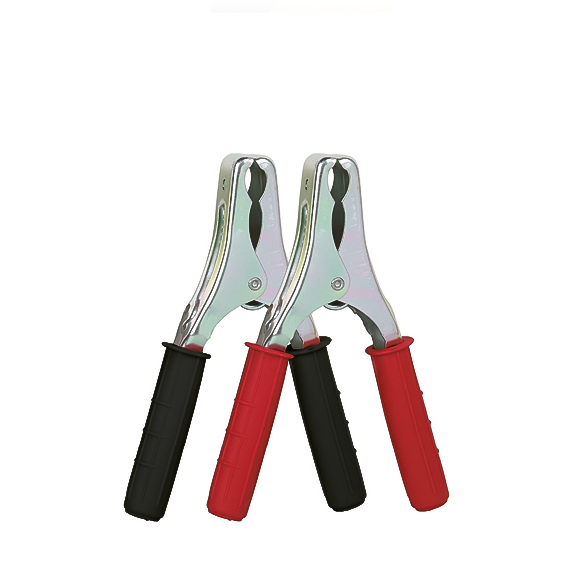

11314: Messingbacken
| Typ | Stromstärke (A) | Länge (mm) | Gewicht (g) |
|---|---|---|---|
| 11926* | 400 | 215 | 580 |
| 11925* | 220 | 215 | 400 |
| 11314* | 150 | 176 | 140 |
*Rot (R) oder Schwarz (N)

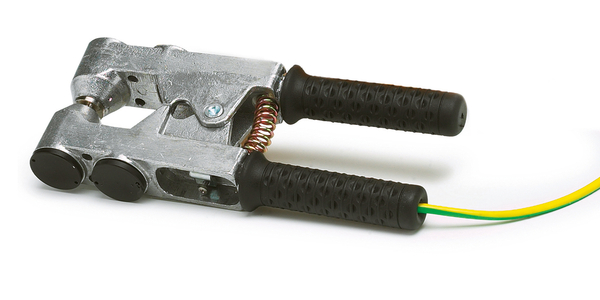

Geeignet für den Einsatz in explosionsgefährdeten Bereichen, in denen Gase der Gruppe IIC und brennbare Stäube vorhanden sind.
Zuverlässig, robust, leicht zu handhaben, in Übereinstimmung mit der ATEX-Richtlinie 2014/34/EU.
Schutzart:
| Artikel-Nr. | Typ | Anzahl der Adern | Querschnitt (mm²) | Leitungs-länge (m) | Leitunstyp |
|---|---|---|---|---|---|
| 203751 | 11723-25 | 1 | 6 | 25 | H05 V-F |
| 203750 | 11723-14,5 | 1 | 6 | 4,5 | H05 V-F |
