Für eine ergonomische Gestaltung von gewerblichen Arbeitsplätzen ist sowohl der Federzug (Rückholer) als auch Balancer (Gewichtsausgleicher) nahezu unentbehrlich. Die transprotec GmbH bietet Federzüge und Balancer in Standardausführung oder...
Balancer sind in der Regel für die Gestaltung von Arbeitsplätzen unverzichtbar und können einen Traglastbereich von bis zu 200 kg abdecken. Sie erleichtern Arbeitsvorgänge und Arbeitsprozesse und sorgen so für eine enorme körperliche Entlastung sowie für eine hohe Sicherheit Ihrer Kollegen und Mitarbeiter.
Gewichtsausgleicher dienen zur Werkzeugaufnahme, wobei das Gewicht des Werkzeuges für den Anwender als nahezu schwerelos erscheint. Diese Geräte besitzen im Vergleich zu einem Federzug eine konische Seiltrommel. Eine nahezu konstante Zugkraft wird durch die Konstruktion der Seiltrommel im Zusammenspiel mit der verbauten Spiralfeder gewährleistet.

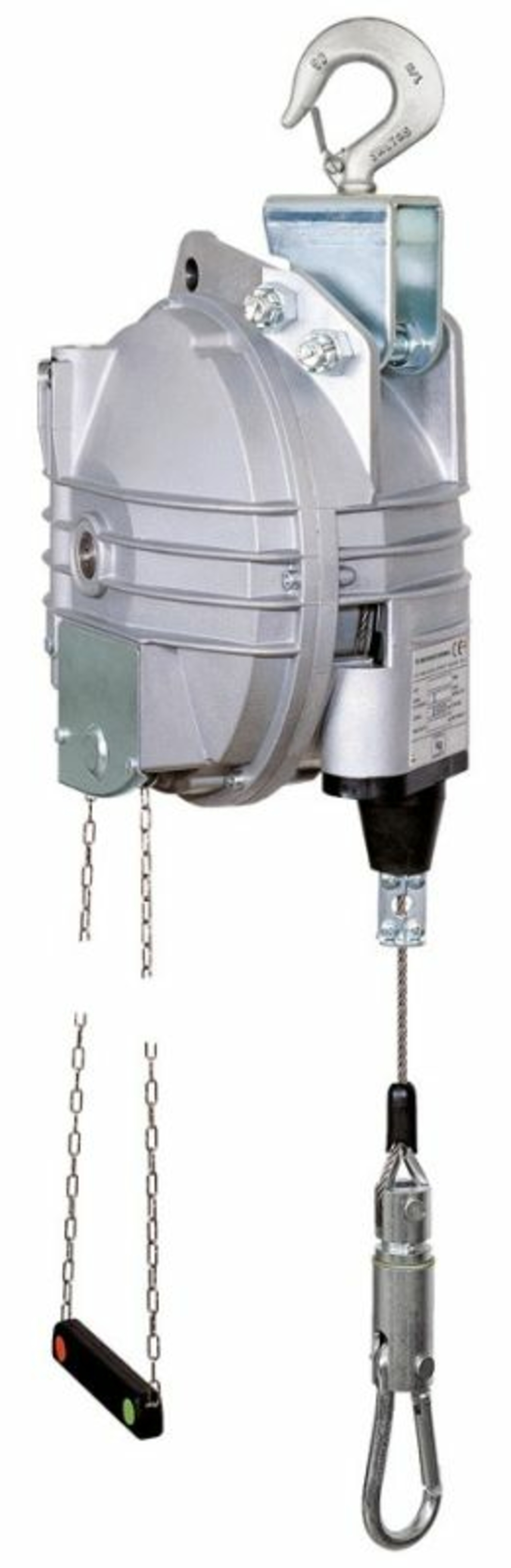

Balancer 16940(..), 16941(..), 16942(..)

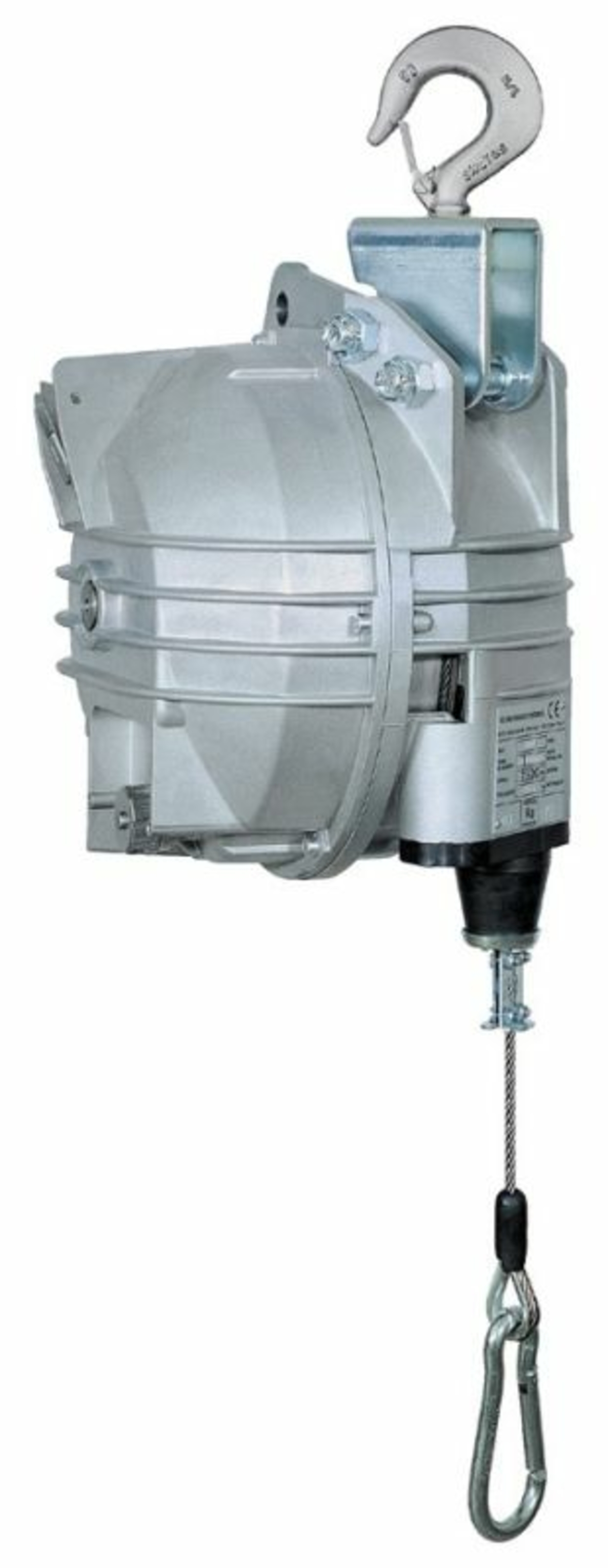

Balancer 16943(..), 16944(..), 16945(..)

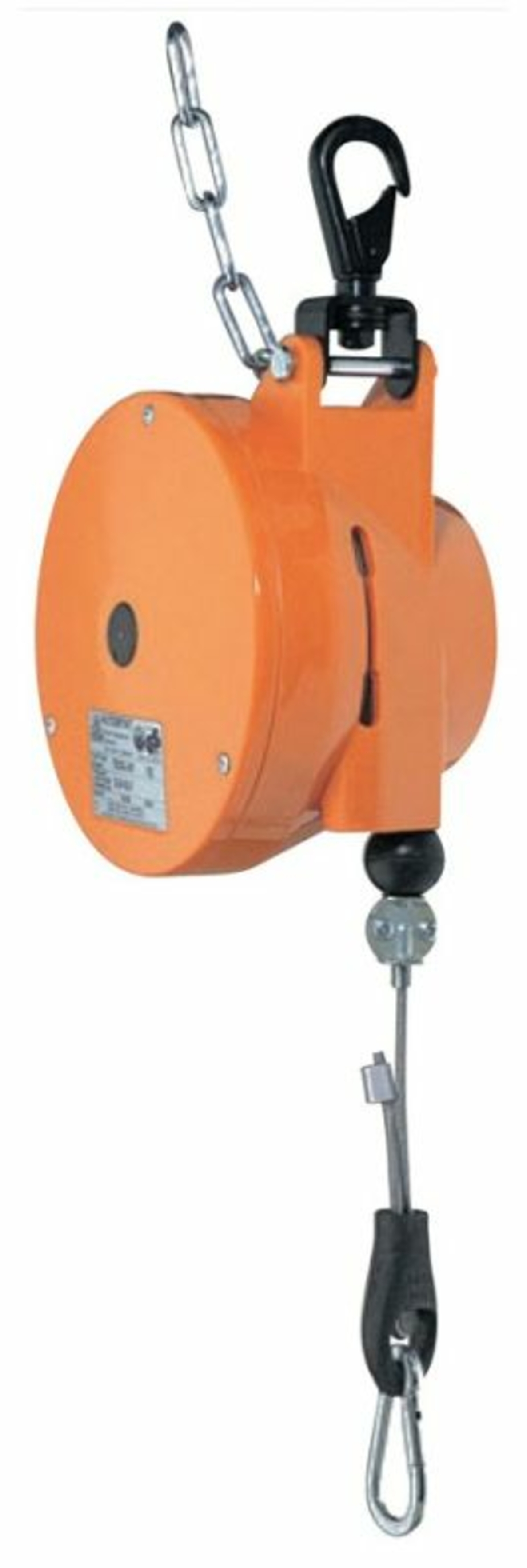

Balancer mit 167230(..), 167231(..)

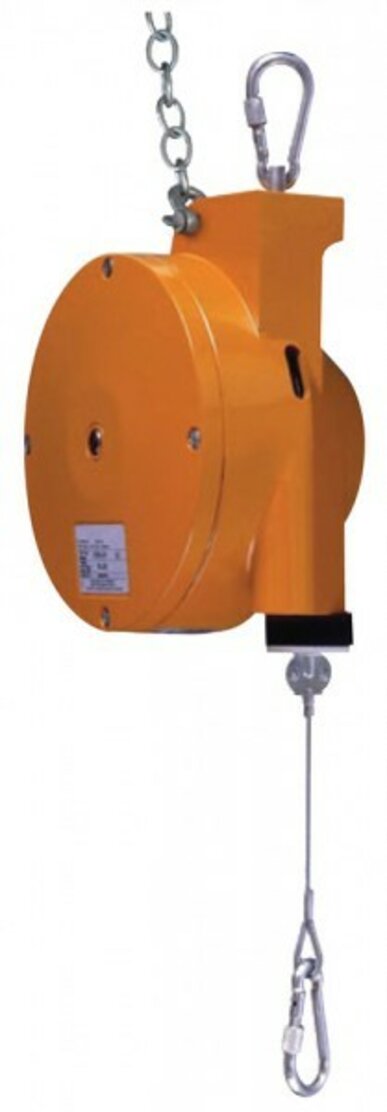

Balancer mit 167235(..), 167236(..)

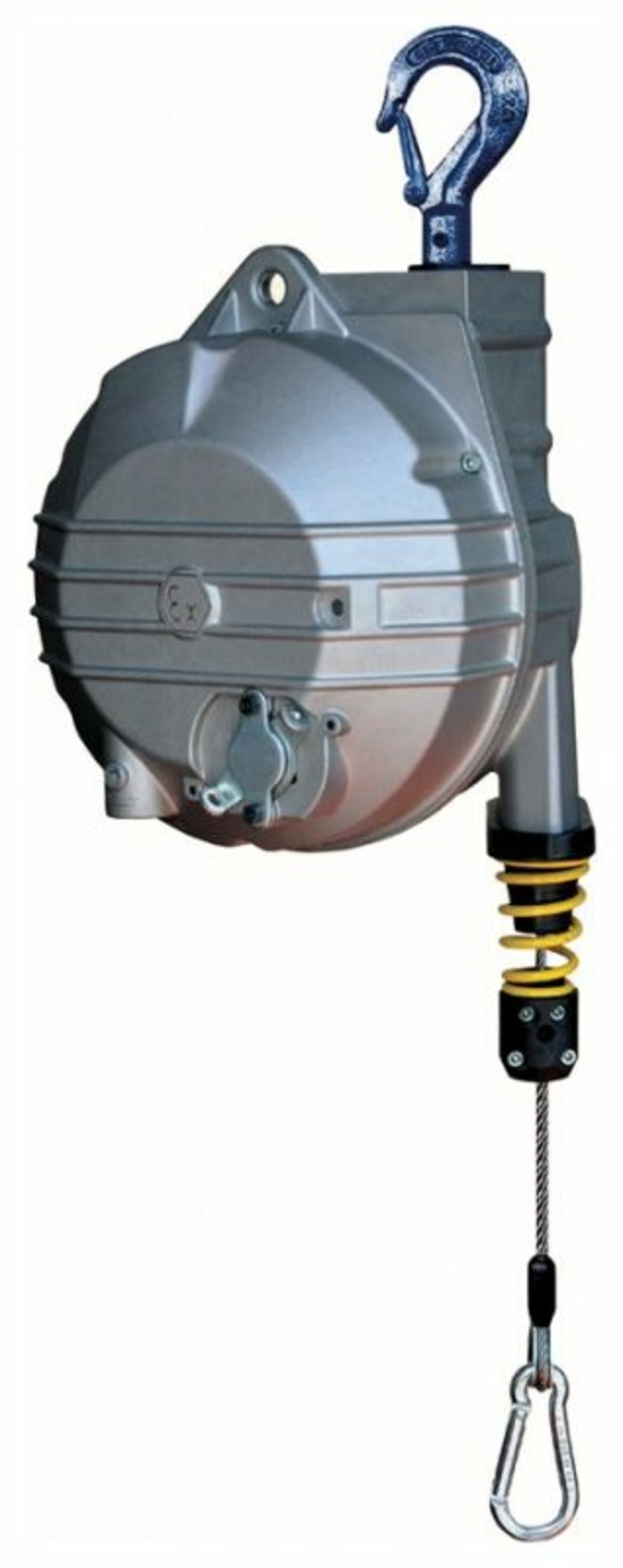

Balancer mit EX-Schutz 1695(..)ex
Balancer sind in der Regel für die Gestaltung von Arbeitsplätzen unverzichtbar und können einen Traglastbereich von bis zu 200 kg abdecken. Sie erleichtern Arbeitsvorgänge und Arbeitsprozesse und sorgen so für eine enorme körperliche Entlastung sowie für eine hohe Sicherheit Ihrer Kollegen und Mitarbeiter.
Gewichtsausgleicher dienen zur Werkzeugaufnahme, wobei das Gewicht des Werkzeuges für den Anwender als nahezu schwerelos erscheint. Diese Geräte besitzen im Vergleich zu einem Federzugeine konische Seiltrommel. Eine nahezu konstante Zugkraft wird durch die Konstruktion der Seiltrommel im Zusammenspiel mit der verbauten Spiralfeder gewährleistet.
Ein Gewichtsausgleicher wird immer mit Stahlseil geliefert, wahlweise in unterschiedlichen Seillängen. Jedes Gerät hat einen Einstellbereich von mehreren Kilogramm - es kann mit Hilfe einer Stellschraube auf das Gewicht des einzuhängenden Werkzeuges eingestellt werden, um einen optimalen Schwebezustand des Werkzeuges zu erreichen.
Ausschlaggebend für einen optimalen Einsatz ist die genaue Angabe des Werkzeuggewichtes sowie des benötigten Seilauszuges. Es werden neben den beschriebenen Geräten, Gewichtsausgleicher mit Arretierung unterschieden. Die Arretierung greift nur, wenn die Arbeitslast langsam zurückgeführt wird. Durch schnelles Zurückziehen kann die automatische Arretierung ausgeschaltet werden. Alternativ kann die Arretierung auch über eine optionale Zugkette erfolgen. Die Gehäuse der Gewichtsausgleicher bestehen aus schlagfestem Kunststoff oder Aluminiumguss.
| kg | 169354 | 169355 | 169356 | 169357 | 169358 | 169359 | 169361 | 169362 | 169363 | 169364 | 169365 | 169366 | 169367 | 169368 | 169369 | 169371 | 169371 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | • |
|
|
|
|
|
|
|
|
|
|
| |||||
| 7 | • | • |
|
|
|
|
|
|
|
|
|
|
|
|
| ||
| 10 |
| • | • |
|
| • |
|
|
|
|
|
|
|
|
| ||
| 12 |
|
| • |
|
| • |
|
|
|
|
|
|
|
|
| ||
| 14 |
|
| • | • |
| • |
|
|
|
|
|
|
|
|
| ||
| 15 |
|
|
| • |
| • | • |
|
|
|
|
|
|
|
| ||
| 18 |
|
|
| • | • |
| • |
|
|
|
|
|
|
|
| ||
| 20 |
|
|
|
| • |
| • | • |
|
|
|
|
|
|
| ||
| 22 |
|
|
|
| • | • |
|
| • |
|
|
|
|
|
|
| |
| 25 |
|
|
|
|
| • |
|
| • | • |
|
|
|
|
|
| |
| 30 |
|
|
|
|
|
|
|
| • | • |
|
|
|
|
| ||
| 35 |
|
|
|
|
|
|
|
|
| • | • |
|
|
|
| ||
| 40 |
|
|
|
|
|
|
|
|
|
| • |
|
|
|
| ||
| 45 |
|
|
|
|
|
|
|
|
|
| • | • |
|
|
| ||
| 50 |
|
|
|
|
|
|
|
|
|
|
| • |
|
|
| ||
| 55 |
|
|
|
|
|
|
|
|
|
|
| • | • |
|
| ||
| 60 |
|
|
|
|
|
|
|
|
|
|
|
| • |
|
| ||
| 65 |
|
|
|
|
|
|
|
|
|
|
|
| • | • |
|
| |
| 70 |
|
|
|
|
|
|
|
|
|
|
|
|
| • |
|
| |
| 75 |
|
|
|
|
|
|
|
|
|
|
|
|
| • | • |
| |
| 80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| • |
| |
| 85 |
|
|
|
|
|
|
|
|
|
|
|
|
| • |
| ||
| 90 |
|
|
|
|
|
|
|
|
|
|
|
|
| • | • | ||
| 95 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| • | ||
| 100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| • | ||
| 105 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| • |

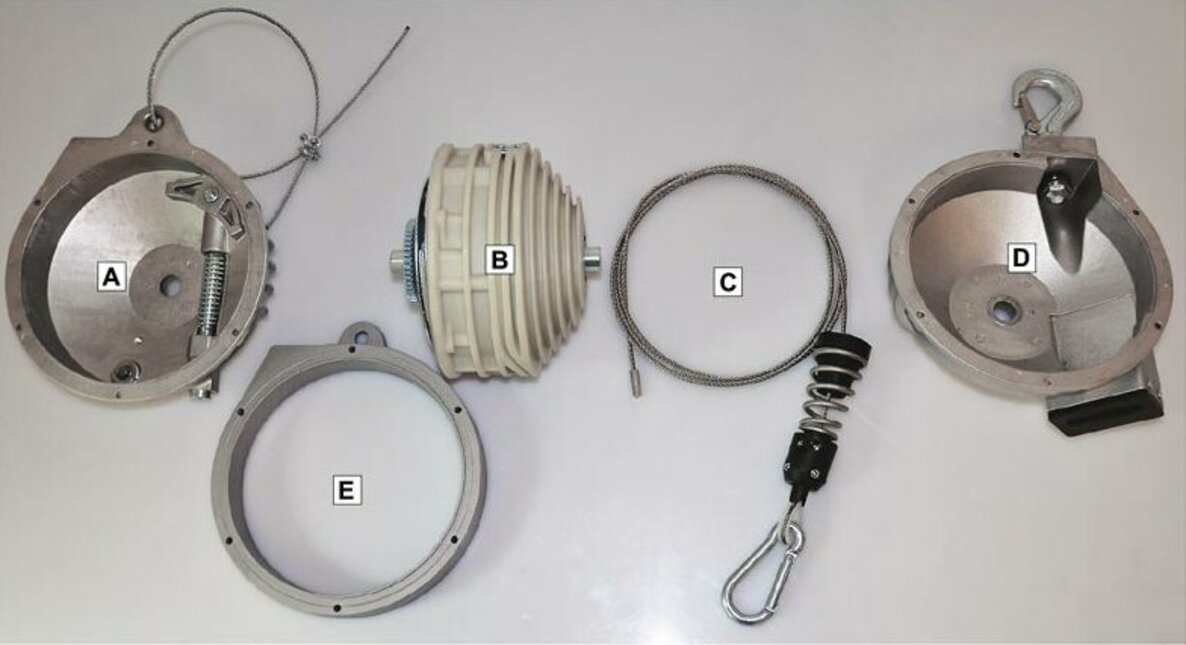

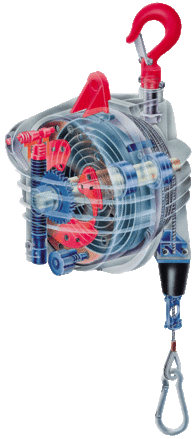

Das Gehäuse der Balancer ist aus Aluminium Druckguss gefertigt.

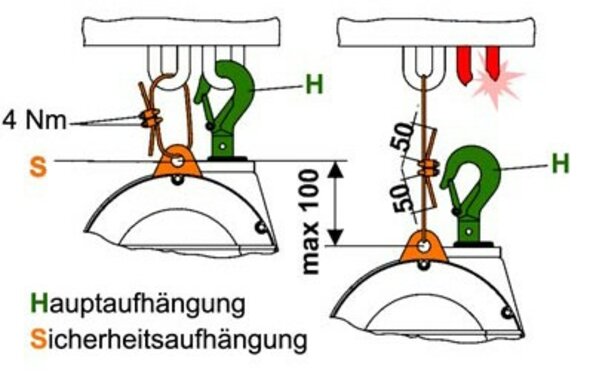

A) Gehäuseteil Rückseite mit Sicherheitsaufhängung
D) Vorderseite mit Geräte-Sicherheitshaken (Hauptaufhängung)
E) Gehäuse-Flanschring
Im Inneren der Balancer befinden sich 2 Bauteilgruppen:
B) Seiltrommel
Die Seiltrommel-Federgruppe wird komplett montiert geliefert.
Die Feder befindet sich mit Dauerschmierung in der Trommel und darf NICHT herausgezogen werden.
C) Seil mit Federanschlag und Karabineraufnahme
Der Balancer ist mindestens einmal pro Jahr durch autorisiertes Fachpersonal zu inspizieren, ergänzt durch regelmäßige Sichtprüfung (zum Beispiel einmal pro Arbeitsschicht).
Wartungsarbeiten dürfen nur von befugtem Fachpersonal durchgeführt werden
Wir helfen Ihnen gern bei der Auswahl des passenden Balancers. Unsere Experten stehen Ihnen mit Rat und Tat zur Seite.
Wir sind in der Lage das komplette Leistungsspektrum von Planung, Berechnung, Herstellung, Montage und Inbetriebnahme abzudecken. Nehmen Sie mit uns Kontakt auf:
Tel.: 040 870 859 78 0
E-Mail: info@transprotec.de
Ein Balancer, auch bekannt als Gewichtsausgleicher oder Positionierer, ist ein technisches Gerät, das zur Unterstützung und Vereinfachung verschiedener Arbeitsprozesse eingesetzt wird.
Mit dem Balancer wird das Gewicht eines Werkzeugs oder einer Last kompensiert, wodurch eine fast schwerelose Bedienung möglich wird.
Balancer werden in verschiedenen Bereichen und Arbeitsumgebungen eingesetzt.
Zum Beispiel finden sie häufig in der industriellen Fertigung Verwendung, um schwere Werkzeuge oder Komponenten zu handhaben.
Sie werden auch in Montageprozessen eingesetzt, um Bauteile in der Luft zu positionieren und den Arbeitern eine ergonomische Arbeitsposition zu ermöglichen.
