Balancer SWF, kurzes Seil

0,5 - 200 kg • 1,0 - 1,5 m Seilauszug

Technische Eigenschaften:

Geschlossenes Gehäuse aus hochfestem Alu-Druckguss, pulverbeschichtet
Stahlseil
Ab SWF-9: Federpaket in separatem geschlossenen Gehäuse
Konische Seiltrommel
Seilführung aus verschleissfestem Kunststoff
Drehbar gelagerter, geschmiedeter Aufhängehaken
Hergestellt nach DIN 15112

Sicherheitseinrichtung:

Zusätzliche Aufhängeöse
Federbruchsicherung
Manuelle Seilauszugsblockierung für Montage-und Wartungsarbeiten
(ab SWF-09)

Artikel - Nr.	Typ	Traglastbereich	Seillänge	Gewicht

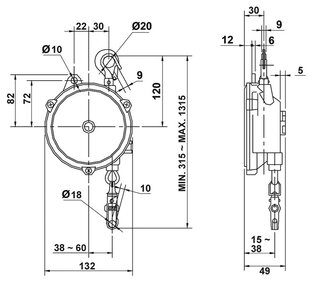

161001	SWF-01	0,5 - 1,5	1	1
161002	SWF-02	1,0 - 2,0	1	1

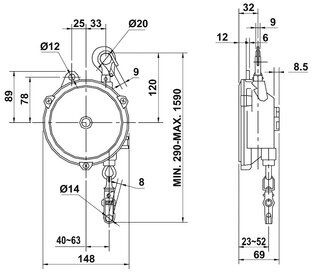

161003	SWF-03	1,5 - 3,0	1,3	1,8
161005	SWF-05	2,5 - 5,0	1,3	1,9

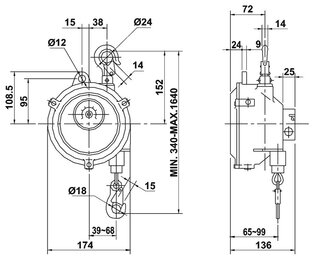

161009	SWF-09	4,5 - 9,0	1,3	4
161015	SWF-15	9,0 - 15	1,3	4

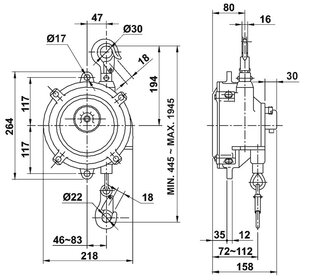

161022	SWF-22	15 - 22	1,5	8
161030	SWF-30	22 - 30	1,5	8

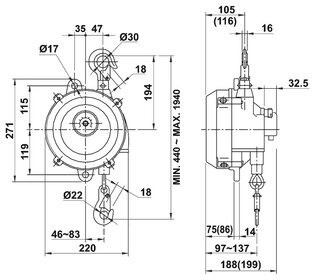

161040	SWF-40	30 - 40	1,5	10,5
161050	SWF-50	40 - 50	1,5	10,5
161060	SWF-60	50 - 60	1,5	11
161070	SWF-70	60 - 70	1,5	11,5
161085	SWF-85	70 - 85	1,5	12
161100	SWF-100	85 - 100	1,5	12,5

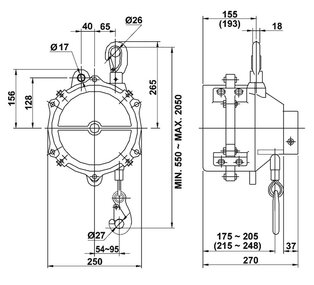

161120	SWF-120	100 - 120	1,5	28
161140	SWF-140	120 - 140	1,5	29
161170	SWF-170	140 - 170	1,5	35
161200	SWF-200	170 - 200	1,5	36

Produktdatenblatt anzeigen

Wartungshinweis bei Seilblockierung von SWF-Balancern

Bitte beachten Sie stets vor dem Gebrauch des Balancers die Hinweise in der mitgelieferten Betriebsanleitung.

Sollten Sie dennoch Schwierigkeiten mit dem Seilauszug haben, überprüfen Sie bitte folgende Punkte:

Ist die manuellle Trommelblockierung in der Position "gesperrt"?
Bitte in Position "offen" drehen. (Abb. 3 Betriebsanleitung)
Blockiert das Seil zwischen Gehäuse und Seilscheibe?
Versuchen Sie das Seil durch hin-und herziehen zu befreien. Falls das Seil herauskommt, muss es auf Schäden überprüft werden und evtl. ersetzt werden.
Falls das Seil nicht herauskommt, muss der Balancer auseinander genommen werden, um das Seil wieder in die Seilscheibenrillen zu legen. (Punkt 5 Betriebsanleitung)
Wurde die Sicherungsstift (Abb.13 Betriebsanleitung) ausgelöst weil die Seilspannung unter der niedrigsten Tragkraft des Balancers eingestellt ist?
Es ist sehr wichtig zu wissen bei welchem Gewicht der Balancer zum Einsatz kommt. Ein Balancer sollte niemals außerhalb des angegebenen Traglastbereichs verwendet werden.
Ist die Feder bzw. das Federpaket defekt?
Sollten die vorherigen Schritte nicht zur Lösung der Seilblockierung geführt haben, kann eventuell ein Austausch des Federpakets helfen.
