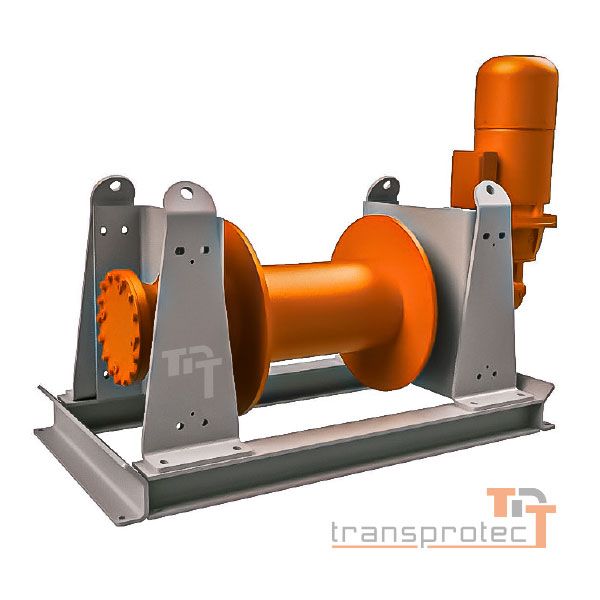

Der Windenrahmen der Elektroseilwinde TAPW feuerverzinktem Stahl gefertigt.
Andere Spannungen, Druckluft-oder Hydraulikmotor konfigurierbar
Ausstattungsmerkmale:
| TAPW-E | Hubkraft (kg) | Seilaufnahme (m) | Geschwindigkeit (m/min | Ø | Motor-leistung | ||||||||||||
| in Lage 1-5 | in Lage 1-5 | in Lage 1-5 | Trommel / Seil | ||||||||||||||
| M3 / 1Bm | 1. | 2. | 3. | 4. | 5. | 1. | 2. | 3. | 4. | 5. | 1. | 2. | 3. | 4. | 5. | mm | kW |
| -2 | 2.450 | 2.153 | 1.920 | 1.733 | 1.579 | 16 | 40 | 67 | 97 | 130 | 7 | 8 | 9 | 10 | 11 | 162 / 12 | 3 |
| -4 | 3.600 | 3.162 | 2.819 | 2.543 | 2.316 | 16 | 40 | 67 | 96 | 129 | 6 | 7 | 8 | 9 | 10 | 188 / 14 | 4 |
| -6 | 4.800 | 4.218 | 3.762 | 3.395 | 3.093 | 16 | 40 | 67 | 96 | 129 | 6 | 7 | 8 | 9 | 10 | 216 / 16 | 5,5 |
| -10 | 6.600 | 5.800 | 5.173 | 4.668 | 4.253 | 16 | 39 | 66 | 95 | 128 | 6 | 7 | 8 | 9 | 10 | 270 /20 | 7,5 |
| -15 | 8.800 | 7.736 | 6.902 | 6.230 | 5.677 | 15 | 38 | 65 | 93 | 125 | 7 | 8 | 9 | 10 | 11 | 298 / 22 | 11 |
| -20 | 10.500 | 9.230 | 8.235 | 7.433 | 6.774 | 15 | 38 | 65 | 93 | 125 | 8 | 9 | 10 | 11 | 12 | 325 / 24 | 15 |
| TAPW-E | Hubkraft (kg) | Seilaufnahme (m) | Geschwindigkeit (m/min | Ø | Motor-leistung | ||||||||||||
| in Lage 1-5 | in Lage 1-5 | in Lage 1-5 | Trommel / Seil | ||||||||||||||
| M4 / 1Am | 1. | 2. | 3. | 4. | 5. | 1. | 2. | 3. | 4. | 5. | 1. | 2. | 3. | 4. | 5. | mm | kW |
| -2 | 2.200 | 1.956 | 1.760 | 1.600 | 1.467 | 18 | 44 | 73 | 105 | 140 | 8 | 9 | 10 | 11 | 12 | 180 / 12 | 3 |
| -4 | 3.200 | 2.844 | 2.560 | 2.327 | 2.133 | 18 | 44 | 73 | 105 | 140 | 7 | 8 | 9 | 10 | 11 | 210 / 14 | 4 |
| -6 | 4.300 | 3.822 | 3.440 | 3.127 | 2.867 | 18 | 44 | 73 | 104 | 139 | 7 | 8 | 9 | 10 | 11 | 240 / 16 | 5,5 |
| -10 | 6.000 | 5.333 | 4.800 | 4.364 | 4.000 | 18 | 43 | 71 | 102 | 137 | 7 | 8 | 9 | 10 | 11 | 300 /20 | 7,5 |
| -15 | 8.000 | 7.111 | 6.400 | 5.818 | 5.333 | 17 | 42 | 70 | 101 | 135 | 8 | 9 | 10 | 11 | 12 | 330 / 22 | 11 |
| -20 | 9.500 | 8.444 | 7.600 | 6.909 | 6.333 | 17 | 42 | 70 | 101 | 135 | 9 | 10 | 11 | 12 | 13 | 360 / 24 | 15 |
| TAPW-E | Hubkraft (kg) | Seilaufnahme (m) | Geschwindigkeit (m/min | Ø | Motor-leistung | ||||||||||||
| in Lage 1-5 | in Lage 1-5 | in Lage 1-5 | Trommel / Seil | ||||||||||||||
| M5 / 2m | 1. | 2. | 3. | 4. | 5. | 1. | 2. | 3. | 4. | 5. | 1. | 2. | 3. | 4. | 5. | mm | kW |
| -2 | 1.900 | 1.710 | 1.555 | 1.425 | 1.315 | 21 | 50 | 82 | 117 | 155 | 9 | 10 | 11 | 12 | 13 | 204 / 12 | 3 |
| -4 | 2.800 | 2.522 | 2.294 | 2.104 | 1.943 | 21 | 50 | 82 | 117 | 155 | 8 | 9 | 10 | 11 | 12 | 240 / 14 | 4 |
| -6 | 3.800 | 3.420 | 3.109 | 2.850 | 2.631 | 20 | 49 | 81 | 116 | 153 | 8 | 9 | 10 | 11 | 12 | 272 / 16 | 5,5 |
| -10 | 5.200 | 4.680 | 4.255 | 3.900 | 3.600 | 20 | 49 | 80 | 115 | 152 | 8 | 9 | 10 | 11 | 12 | 340 /20 | 7,5 |
| -15 | 9.600 | 6.210 | 5.645 | 5.175 | 4.777 | 19 | 47 | 78 | 113 | 150 | 9 | 10 | 11 | 12 | 13 | 374 / 22 | 11 |
| -20 | 8.500 | 7.650 | 6.955 | 6.375 | 5.885 | 19 | 47 | 78 | 113 | 150 | 10 | 11 | 12 | 13 | 14 | 408 / 24 | 15 |
mögliche Zusatz-Optionen:
Endschalter, Seilandruckrolle, gerillte Trommel,
Schlafseilschalter, mehrere Seilabgänge,
verlängerte Trommel, Trommelschutzabdeckung,
Outdoor- und Offshoreausführung, IP66,
Tief- / Hochtemperaturausführung,
verschiedene, feste und variable Geschwindigkeiten
Die ISO (FEM) Einstufung von einem Hebezeug gibt Auskunft über die max. Anzahl der Betätigungen am Steuerschalter eines Elektrokettenzuges pro Stunde:
| Betätigungen | Einschaltdauer | |
| pro Stunde | ||
| M3 (1Bm) | 150 | 25% ED |
| M4 (1Am) | 180 | 30% ED |
| M5 (2m) | 240 | 40% ED |
