Transprotec  >  E-Mobilität  >  Charging Reel für Nutzfahrzeuge  >  Feder-Ladetrommel

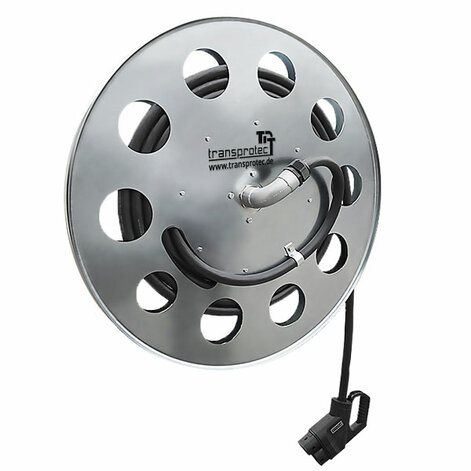

Charge-Reel mit Federmotor

Charging Reel als Federleitungstrommel zur Ladung von elektrisch betriebenen Nutzfahrzeugen

ChargingREEL-federleitungstrommel_600x600
Hier unverbindlich Anfragen!

Die Federleitungstrommel der ChargeReel dient dazu, die Stromversorgung per DC-Schnellladung Ihrer elektrisch betriebenen Nutzfahrzeug-Flotte zu gewährleisten. Das Ladekabel wird geordnet auf- und abgewickelt. Die Auf- und Abwicklung erfolgt spiralisch.

  • Leitungsabzug: manuell, vertikal von oben nach unten
  • Rücklaufsperre für den manuellen Leitungsabzug
ChargingREEL-federleitungstrommel_zeichnung600x600
federleitungstrommel-spiralig

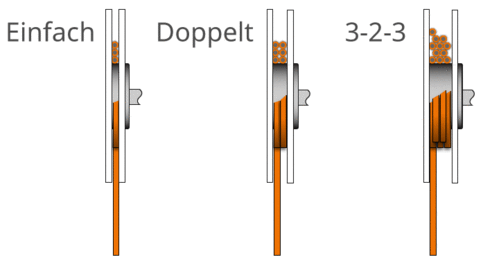

Wickelarten Federtrommel: Einfach, Doppelt, 3-2-3

federleitungstrommel-leitungsabzug-g

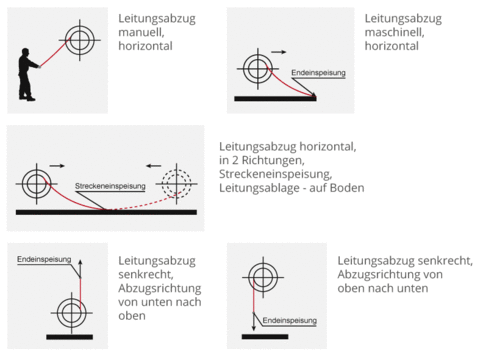

Leitungsabzug Federleitungstrommel

Die ChargeReel Ladetrommel als Federleitungstrommel stellt in vielen Anwendungen eine kostengünstige Alternative zu Motortrommeln dar, da viele Geräte ohne eigene Stromversorgung für einen Trommelantrieb bewegt werden. Zusätzlich entsteht kein Steuerungsaufwand.

Technischer Aufbau einer ChargeReel Ladetrommel als Federleitungstrommel

Grundsätzlich besteht die federbetriebene Ladetrommel (Charging Reel), aus einem Trommelkörper, einem Antrieb mit Spiralblattfedern und einem Schleifringkörper.

  • Die Federleitungstrommeln bestehen aus Trommelkörper-Antrieb (mit Spiralblattfedern) sowie Schleifringkörper oder Drehdurchführung.
  • Die Federpakete der Federleitungstrommeln bestehen aus Spiralfedern. Diese Federn sind aus hochwertigem, texturgewalztem Federstahl.
  • Die Schleifringkörpergehäuse sind bei Kunststoffgehäusen nach der Schutzart IP65 ausgelegt, bzw. bei Metallgehäusen nach IP55
  • Die Lagerung des Trommelkörpers ist mit Lebensdauerschmierung versehen.

Anwendungsbereiche von Ladetrommeln

  • ÖPNV-Depots
  • Elekro-Busse
  • Elektro-Transporter
  • Elektro-LKW

Zubehör für Ladetrommeln

Grundsätzlich machen wir unseren Kunden beim Zubehör zu unseren Federkabel- und Federleitungstrommeln ein Komplett-Angebot, das alle Komponenten rund um die Trommel beinhaltet. Dazu gehören:

  • die aufgelegte und angeschlossene Leitung, beidseitig oder einseitig
  • Leitungshaltestrumpf
  • Umlenktrichter
  • Montageböcke für decken-, Boden- oder Wandbefestigung
  • diverse Leitungsführungsarme
  • Rücklaufsperren
  • Endschalter
rollenmundstueck

Rollenmundstück

leitarm

Leitführungsarm

Geeignete Leitungen

  • Geeignet für DC-Ladekabel: EV-T2M4CC-DC200A-7,0M70ESBK00
  • Wickellänge 7 m
  • Gesamtlänge 10 m

Federmotor

Federzugkraft max. 40 kg

Schleifringkörper

  • Vorverdrahtete Ausführung
  • 200 A / 1000 V
  • 10 A/ 24 V
  • Polzahl:
    • 2 x 200 A / 1000 V DC
    • 6 x 3A / 24 V max. 100 Mbit/s
    • PE
  • Inkl. Heizung
schleifringkoerper-beispiel
ChargingREEL-motorleitungstrommel_600x600hP1Epelb6X6VR
