Transprotec  >  E-Mobilität  >  Charging Reel für Nutzfahrzeuge  >  Motor-Ladetrommel

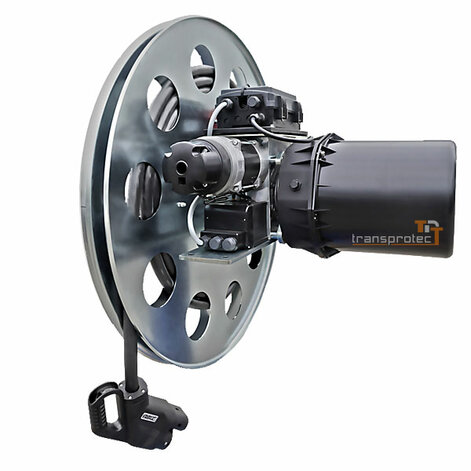

Charge-Reel mit Motor

Charging Reel als Motorleitungstrommel zur Ladung von elektrisch betriebenen Nutzfahrzeugen

ChargingREEL-motorleitungstrommel_600x600hP1Epelb6X6VR
Hier unverbindlich Anfragen!

Die Motorleitungstrommel der ChargeReel dient dazu, die Stromversorgung per DC-Schnellladung Ihrer elektrisch betriebenen Nutzfahrzeug-Flotte zu gewährleisten. Das Ladekabel wird geordnet auf- und abgewickelt. Die Auf- und Abwicklung erfolgt spiralisch.

  • Leitungsabzug: maschinell, vertikal von oben nach unten
  • Rücklaufsperre für den manuellen Leitungsabzug
ChargingREEL-motorleitungstrommel_zeichnung_600x600
federleitungstrommel-spiralig

Wickelarten Federtrommel: Einfach, Doppelt, 3-2-3

federleitungstrommel-leitungsabzug-g

Leitungsabzug Federleitungstrommel

Technischer Aufbau einer ChargeReel Ladetrommel als Federleitungstrommel

Grundsätzlich besteht die motorbetriebene Ladetrommel (Charging Reel), aus einem Trommelkörper, einem Antrieb (Elektromotor) und einem Schleifringkörper.

  • Der Drehstrohm-Motor der Charing Reel verfügt über Getriebeenschalter, welche allerdings nur für die Motorsteuerung verwendet werden. Die Endschalter werden voreingestellt für die Zustände "Trommel voll" und Trommel leer".
  • Die Steuerung für den Motor der ChargeReel befindet sich am Antrieb, ist über einen 3-Wege Schutzschalter (10 A) gesichert und kann über eine externe Funkfernbedienung (Impuls, 868 MHz) betätigt werden.



Anwendungsbereiche von Ladetrommeln

  • ÖPNV-Depots
  • Elekro-Busse
  • Elektro-Transporter
  • Elektro-LKW

Zubehör für Ladetrommeln

Grundsätzlich machen wir unseren Kunden beim Zubehör zu unseren Federkabel- und Federleitungstrommeln ein Komplett-Angebot, das alle Komponenten rund um die Trommel beinhaltet. Dazu gehören:

  • die aufgelegte und angeschlossene Leitung, beidseitig oder einseitig
  • Leitungshaltestrumpf
  • Umlenktrichter
  • Montageböcke für decken-, Boden- oder Wandbefestigung
  • diverse Leitungsführungsarme
  • Rücklaufsperren
  • Endschalter
rollenmundstueck

Rollenmundstück

leitarm

Leitführungsarm

Geeignete Leitungen

  • Geeignet für DC-Ladekabel: EV-T2M4CC-DC200A-7,0M70ESBK00
  • Wickellänge 7 m
  • Gesamtlänge 10 m

Elektromotor

  • Leistung: 1,1 kW
  • Schutzart IP 54
  • Nennspannung 400 V , 3 Phasen
  • Frequenz 50 Hz
  • inkl. Steuerung
  • Steuerspannung 24 V
  • 3-Wege Schutzschalter 10 A
  • inkl. Funkfernsteuerung:
  • Funkantenne, 868 MHz
  • Betriebsart  Impuls / 1 Kanal
  • inkl. Handsender
  • Nothandkurbel



Schleifringkörper

  • Vorverdrahtete Ausführung
  • 200 A / 1000 V
  • 10 A / 24 V
  • Polzahl:
    • 2 x 200 A / 1000 V DC
    • 6 x 3A / 24 V max. 100 Mbit/s
    • PE
  • Inkl. Heizung
schleifringkoerper-beispiel
ChargingREEL-motorleitungstrommel_600x600hP1Epelb6X6VR
