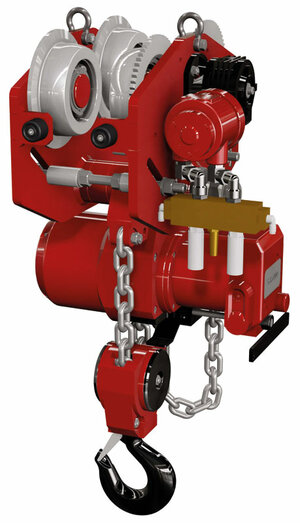

Druckluftkettenzüge & Laufkatzen TCR, TNC

0,25 t bis 50 t Tragfähigkeit

  • TOKU Lamellenmotor
  • Robustes Planetengetriebe
  • Eingebaute Scheibenbremse
  • Wahl der Steuerelemente
  • Endschalter für obere- und untere Lasthakenposition
  • Leichtes Aluminiumgehäuse
  • Interne Geräuschdämpfung unter 80 dB(A)
  • Drehbarer Lasthaken mit Hakenmaulsicherung
  • Lastkette europäischer Herstellung nach EN818-7
  • Laufkatzen für unterschiedliche Flanschprofile (parallel, konisch)
  • Auflauf- und Abstürzsicherung integriert
  • Hocheffizientes, selbstbremsendes Schneckengetriebe
  • Versiegelte Radlager mit Dauerschmierung
01-druckluftkettenzug-laufkatze-3-15tN92oO8komqjNX
Hier unverbindlich Anfragen!

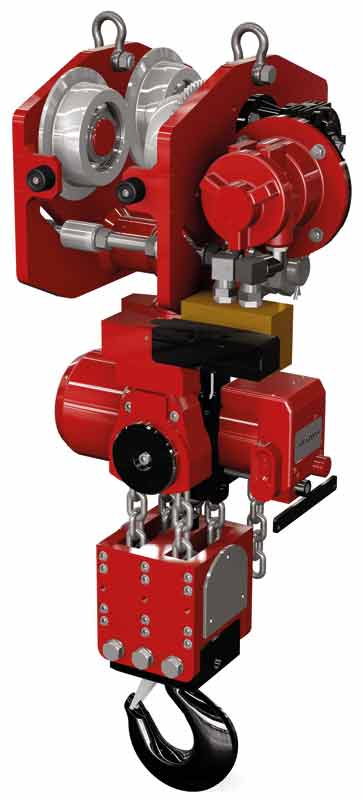

05-druckluftkettenzug-laufkatze-3-15tSPdqe6ysLmHMb

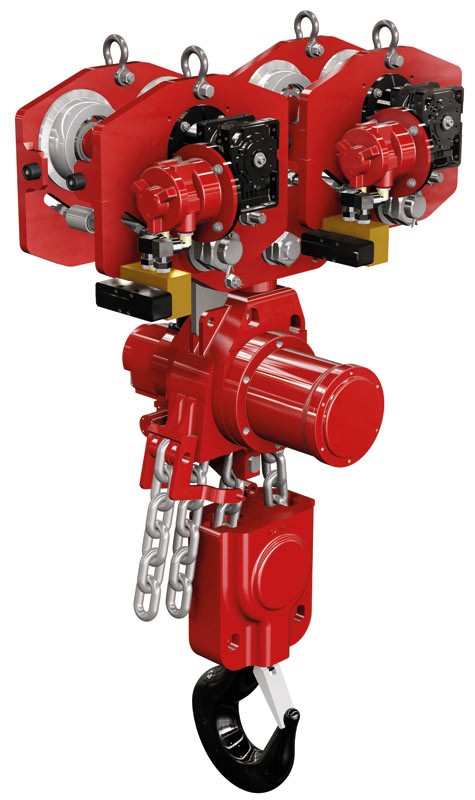

01-druckluftkettenzug-laufkatze-25-50tTlq3qMsH50QSt
02-druckluftkettenzug-laufkatze-10-25tfYcYZViLZ7wov

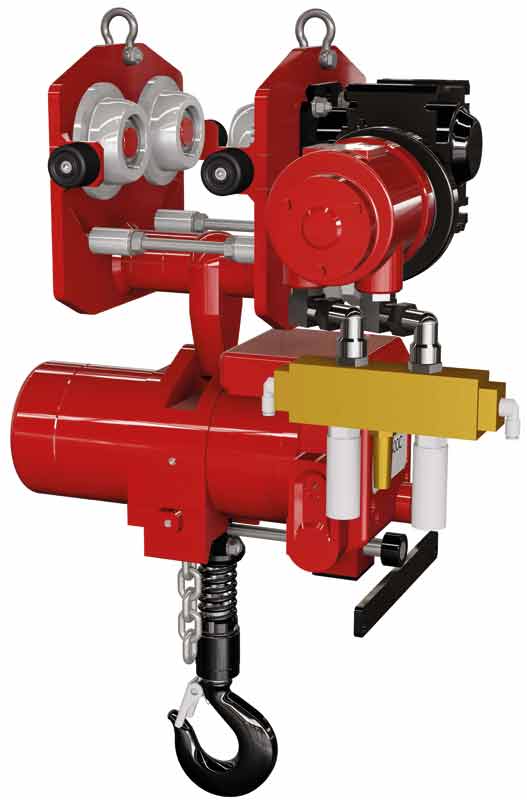

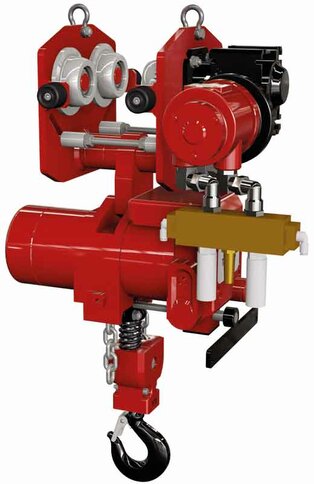

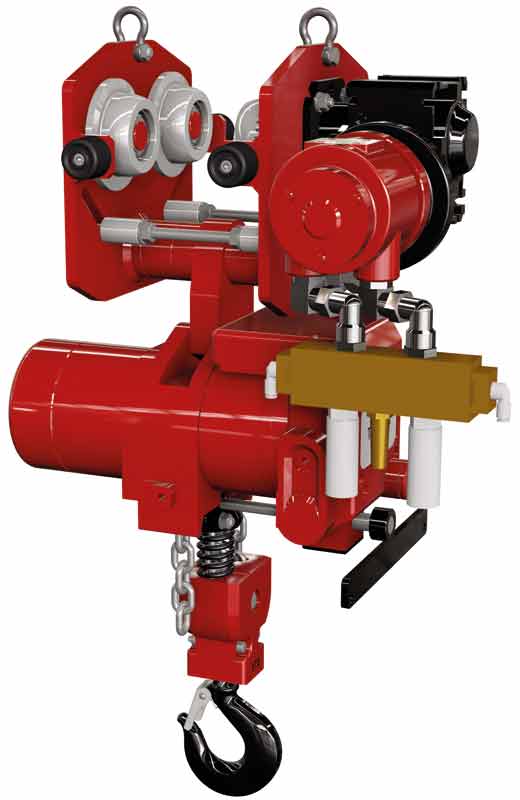

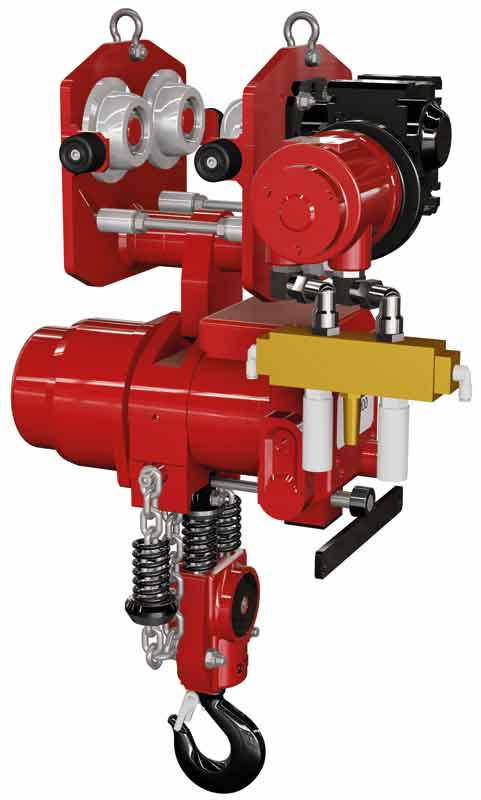

Druckluftkettenzüge & Laufkatzen 0,25 t - 2 t

Druckluftkettenzug

TCR-500-AT2S

TCR-1000/2-AT2S

TCR-1000-AT2S

TCR-2000/2-AT2S

Tragfähigkeit (t)

0,25 / 0,5

1

1

2

Hubgeschwindigkeit bei Volllast (m/min)

12 / 10,5

5,3

6

3

Hubgeschwindigkeit ohne Last (m/min)

16

9,5

11,3

5,7

Luftverbrauch bei Volllast (l/sec)

25

25

25

25

Anzahl Kettenstränge

1

2

1

2

Luftdruck (bar)

6

6

6

6

Luftanschluss

1/2“ BSPT

1/2“ BSPT

1/2“ BSPT

1/2“ BSPT

Schlauch Ø (DIN 2999) (mm)

13

13

13

13

Gewicht bei Standardhub (kg)

59

62

61

67

Kettenabmessung (mm)

6,3 x 19,1

6,3 x 19,1

7,1 x 21

7,1 x 21

Gewicht je Meter Mehrhub (kg/m)

0,8

1,6

1,1

2,2

Laufkatze

AT2S

Flansch: Breite 1 (mm)

55 - 140

Flansch: Breite 2 (mm)

140 - 220

Flansch: Breite 3 (mm)

220 - 300

Standardtemperaturbereich (°C)

-10 - +50

Erweiterter Temperaturbereich (°C)

-20 - +70

Standard Fahrgeschwindigkeit (m/min)

9

ATEX Fahrgeschwindigkeit (m/min)

6

Optionale Fahrgeschwindigkeit (m/min)

14

Radmaterial

Stahl

ATEX Radmaterial

Bronze

Minimaler Biegeradius (m)

1,5

Anzahl der Räder

4

Anzahl der angetriebenen Räder

2

Max. Luftverbrauch (l/sec)

25

Schlauchinnen-Ø

1/2“

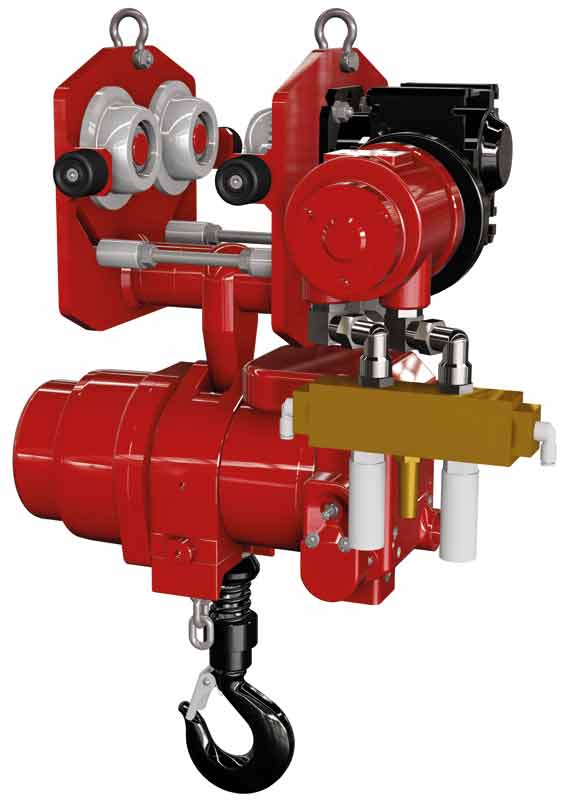

01-druckluftkettenzug-laufkatze-025-2tRT2MALwk2YNkN
02-druckluftkettenzug-laufkatze-3-15tXoj4D9bzef2Y4
03-druckluftkettenzug-laufkatze-10-25ttdYMBVVrKpEgX

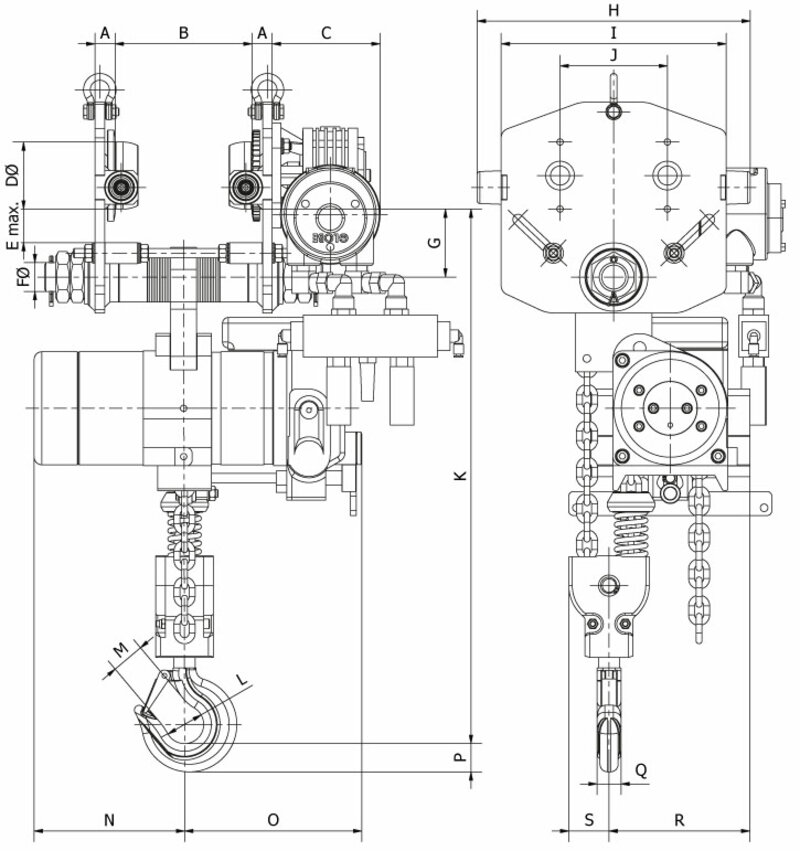

Abmessungen Druckluftkettenzüge & Laufkatzen 0,25 t - 2 t

druckluftkettenzug-laufkatze-025-2t-zg
AbmessungenTCR-500-AT2STCR-1000/2-AT2STCR-1000-AT2STCR-2000/2-AT2S
A21212121
BTBCTBCTBCTBC
C135135135135
D Ø70707070
E35353535
F Ø35353535
G71717171
H285285285285
I235235235235
J112112112112
K525560525645
L Ø40404045
M29292929
N159156156155
O186186186185
P29,529,529,537
Q25252530
R113147116140
S20422355

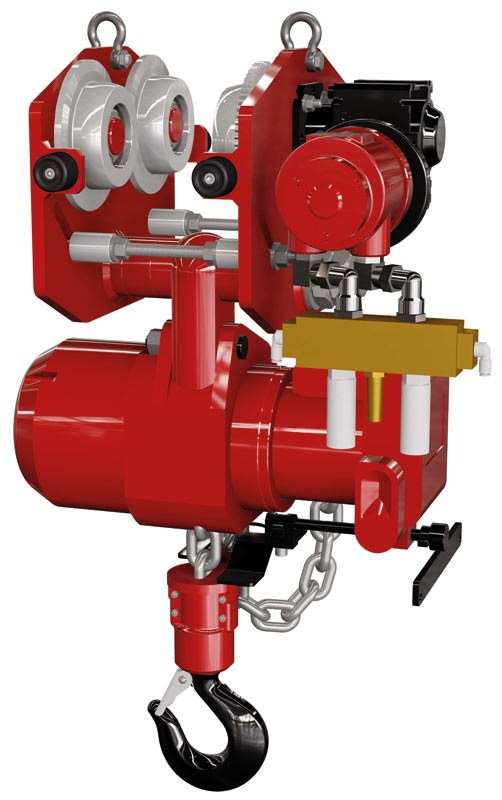

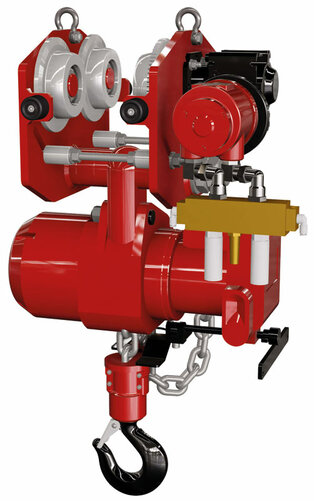

Druckluftkettenzüge & Laufkatzen 3 t - 15

Druckluftkettenzug

TCR-3000-AT3S

TCR-6000/2-AT6S

TCR-9000/3-AT10S

TCR-12000/4-AT10S

TCR-15000/5-AT15S

Tragfähigkeit (t)

3

6

9

12

15

Hubgeschwindigkeit bei Volllast (m/min)

2,8

1,4

0,9

0,6

0,5

Hubgeschwindigkeit ohne Last  (m/min)

5,7

2,9

1,9

1,4

1,1

Luftverbrauch bei Volllast (l/sec)

33

33

33

33

33

Anzahl Kettenstränge

1

2

3

4

5

Luftdruck (bar)

6

6

6

6

6

Luftanschluss

3/4“ BSPT

3/4“ BSPT

3/4“ BSPT

3/4“ BSPT

3/4“ BSPT

Schlauch Ø (mm)

3/4“

3/4“

3/4“

3/4“

3/4“

Gewicht bei Standardhub (kg)

110

153

290

310

360

Kettenabmessung (mm)

11,2 x 34

11,2 x 34

11,2 x 34

11,2 x 34

11,2 x 34

Gewicht je Meter Mehrhub (kg/m)

2,7

5,4

8,1

10,8

13,5

LaufkatzeAT3SAT6SAT10SAT10SAT15S
Flansch: Breite 1 (mm)80 -16090 - 160110 - 180110 - 180110 - 180
Flansch: Breite 2 (mm)160 - 230160 - 230180 - 240180 - 240180 - 240
Flansch: Breite 3 (mm)260 - 300230 - 300240 - 300240 - 300240 - 300
Standardtemperaturbereich (°C)-10 - +50-10 - +50-10 - +50-10 - +50-10 - +50
Erweiterter Temperaturbereich (°C)-20 - +70-20 - +70-20 - +70-20 - +70-20 - +70
Fahrgeschwindigkeit (m/min)6*6*886
RadmaterialStahlStahlStahlStahlStahl
ATEX RadmaterialBronzeBronzeBronzeBronzeBronze
Minimaler Biegeradius (m)2,52,52,533
Anzahl der Räder44444
Anzahl der angetriebenen Räder22222
Max. Luftverbrauch (l/sec)2525404040
Schlauchinnen-Ø3/4“3/4“3/4“3/4“1“
02-druckluftkettenzug-laufkatze-025-2tQm2fFaaccNQwi
01-druckluftkettenzug-laufkatze-10-25tRnhcwHM7IZcBk
02-druckluftkettenzug-laufkatze-25-50tut20FTmlu9Taf

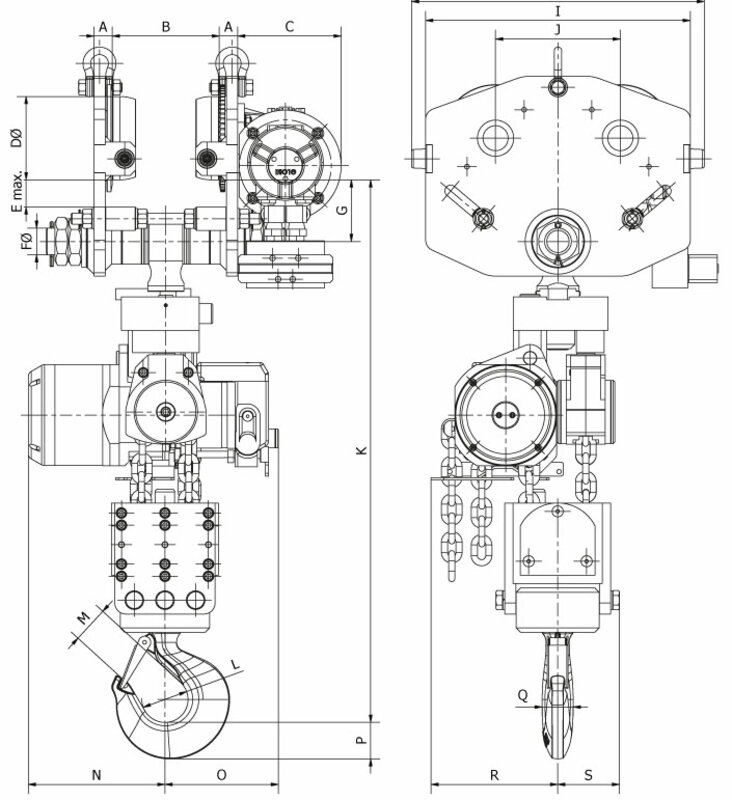

Druckluftkettenzüge & Laufkatzen 3 t - 15 t

druckluftkettenzug-laufkatze-3-15t-zg
AbmessungenTCR-3000-AT3STCR-6000/2-AT6STCR-9000/3-AT10STCR-12000/4-AT10STCR-15000/5-AT15S
A2428333340
BTBCTBCTBCTBCTBC
C135115185185215
D Ø100150150150180
E3845505050
F Ø4050555560
G85102111111115
H390515525525590
I340465475475540
J160224224224250
K625765935985940
L Ø5065758484
M3442535858
N200200205245240
O240250245205205
P4549606767
Q3542435252
R135180270230295
S3172120110125

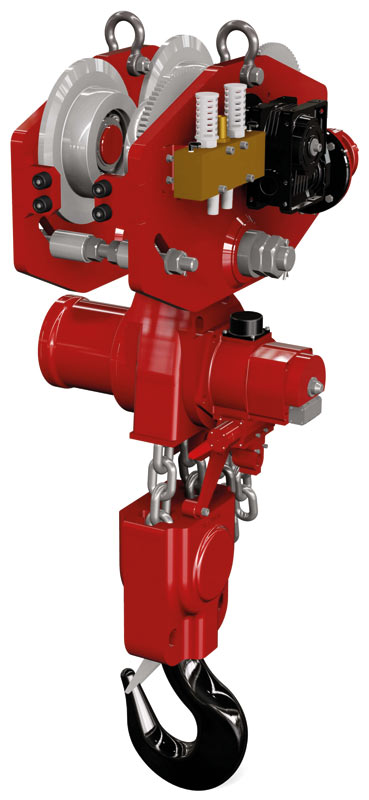

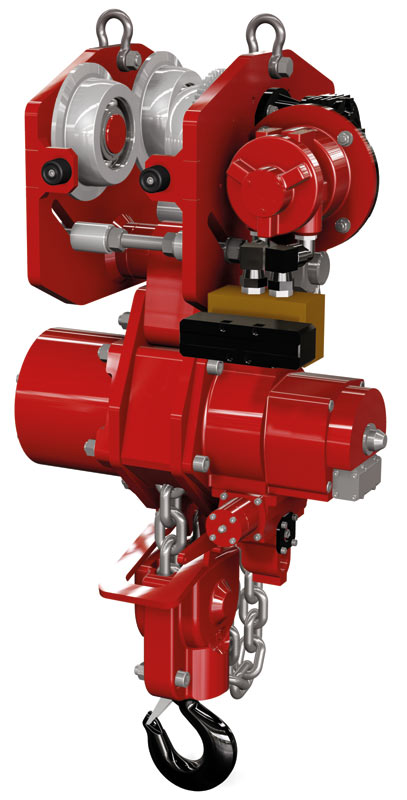

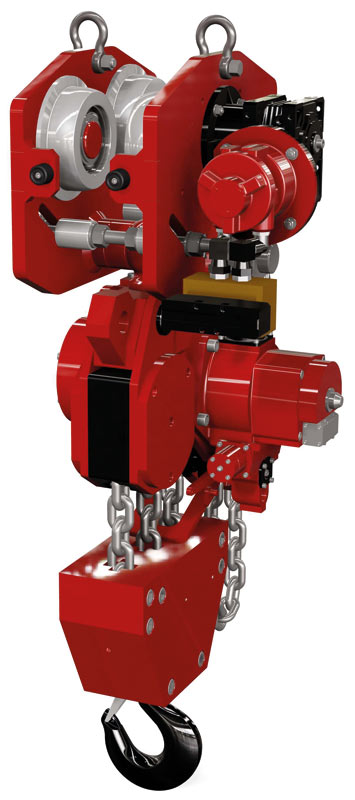

Druckluftkettenzüge & Laufkatzen 10 t - 25 t Tragfähigkeit

Druckluftkettenzug

TNC-10TW- AT105

TNC-15TW/3-AT15S

TNC-20TW/4-AT25S

TNC-25TW- AT25S

Tragfähigkeit (t)

10

15

20

25

Hubgeschwindigkeit bei Volllast (m/min)

1,5

1

0,85

0,6

Hubgeschwindigkeit ohne Last (m/min)

2,5

1,6

1,25

1,0

Luftverbrauch bei Volllast (l/sec)

90

90

90

90

Anzahl Kettenstränge

2

3

4

2

Luftdruck (bar)

6

6

6

6

Luftanschluss

1“ BSPT

1“ BSPT

1“ BSPT

1“ BSPT

Schlauch Ø  (DIN 2999) (mm)

1“

1“

1“

1“

Gewicht bei Standardhub (kg)

350

470

670

880

Kettenabmessung (mm)

16 x 45

16 x 45

16 x 45

22 x 66

Gewicht je Meter Mehrhub (kg/m)

11,4

17,1

22,8

21,8



LaufkatzeAT10SAT15SAT25SAT225S
Flansch: Breite 1 (mm)110 - 180110 - 180130 - 200130 - 200
Flansch: Breite 2 (mm)180 - 240180 - 240200 - 260200 - 260
Flansch: Breite 3 (mm)240 - 300240 - 300260 - 320260 - 320
Standardtemperaturbereich (°C)-10 - +50-10 - +50-10 - +50-10 - +50
Erweiterter Temperaturbereich (°C)-20 - +70-20 - +70-20 - +70-20 - +70
Fahrgeschwindigkeit (m/min)8644
RadmaterialStahlStahlStahlStahl
ATEX RadmaterialBronzeBronzeBronzeBronze
Minimaler Biegeradius (m)2,5333
Anzahl der Räder4444
Anzahl der angetriebenen Räder2322
Max. Luftverbrauch (l/sec)40404040
Schlauchinnen-Ø1“1“1“1“

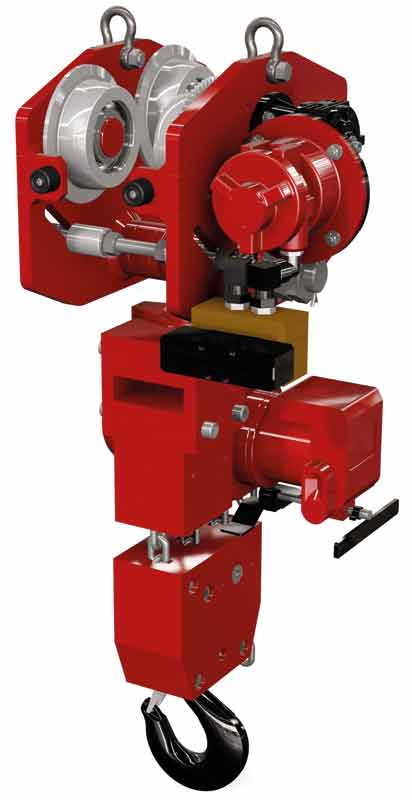

03-druckluftkettenzug-laufkatze-3-15t9DfqUbxd6r8Vn
03-druckluftkettenzug-laufkatze-025-2tP4VNnhJNNLJHr
04-druckluftkettenzug-laufkatze-025-2tBTadD1gQ4FRPN

Abmessungen Druckluftkettenzüge & Laufkatzen 10 t - 25 t Tragfähigkeit

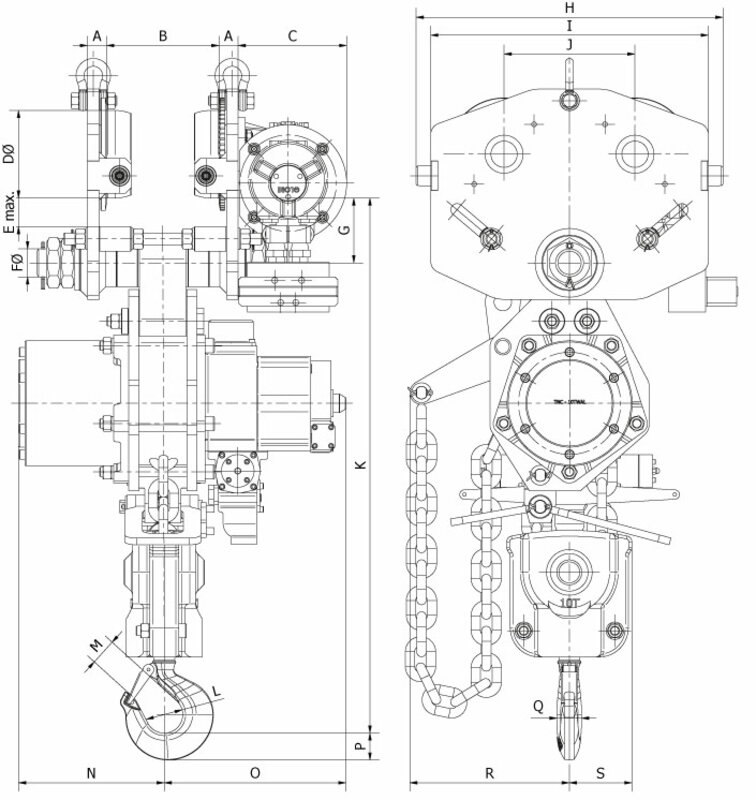

druckluftkettenzug-laufkatze-10-25t-zg

Abmessungen

TNC-10TW- AT105

TNC-15TW/3- AT15S

TNC-20TW/4- AT25S

TNC-25TW- AT25S

A

33

40

53

53

B

TBC

TBC

TBC

TBC

C

185

215

215

215

D Ø

150

180

240

240

E

50

50

55

55

F Ø

55

60

80

80

G

111

115

135

135

H

525

590

910

910

I

475

540

860

860

J

224

250

400

401

K

975

1175

1265

1480

L Ø

60

84

110

125

M

40

58

78

80

N

250

250

245

365

O

310

310

315

345

P

62

67

80

103

Q

55

52

64

82

R

255

465

535

315

S

107

197

265

165

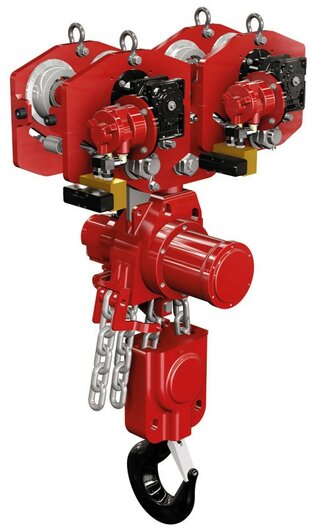

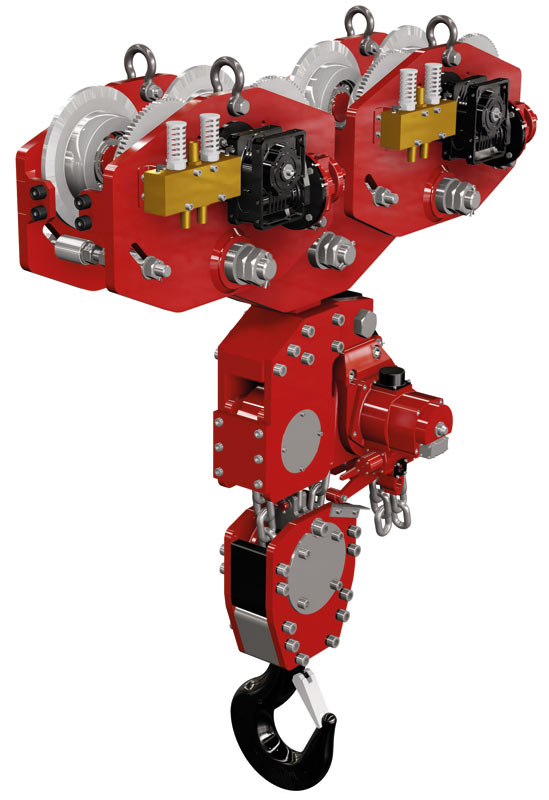

Druckluftkettenzüge & Laufkatzen 25 t - 50 t Tragfähigkeit

Druckluftkettenzug

TNC-25TW- AT25-2S

TNC-37,5TW- AT-37,5-2S

TNC-50TW/4- AT50-2S

Tragfähigkeit (t)

25

37,5

50

Hubgeschwindigkeit bei Volllast (m/min)

0,6

0,4

0,3

Hubgeschwindigkeit ohne Last (m/min)

1

0,6

0,45

Luftverbrauch bei Volllast (l/sec)

90

90

90

Anzahl Kettenstränge

2

3

4

Luftdruck (bar)

6

6

6

Luftanschluss

1“ BSPT

1“ BSPT

1“ BSPT

Schlauch Ø (DIN 2999) (mm)

1“

1“

1“

Gewicht bei Standardhub (kg)

910

1380

1900

Kettenabmessung (mm)

22 x 66

22 x 66

22 x 66

Gewicht je Meter Mehrhub (kg/m)

21,8

32,7

43,6

Laufkatze

AT25-2S

AT-37,5-2S

AT50-2S

Flansch: Breite 1 (mm)

200 - 260

205 - 260

205 - 260

Flansch: Breite 2 (mm)

260 - 320

260 - 320

260 - 320

Standardtemperaturbereich (°C)

-10 - +50

-10 - +50

-10 - +50

Erweiterter Temperaturbereich (°C)

-20 - +70

-20 - +70

-20 - +70

Fahrgeschwindigkeit  (m/min)

6

4

4

Radmaterial

Stahl

Stahl

Stahl

ATEX Radmaterial

Bronze

Bronze

Bronze

Minimaler Biegeradius (m)

Nur gerade

Nur gerade

Nur gerade

Anzahl der Räder

8

8

8

Anzahl der angetriebenen Räder

4

4

4

Max. Luftverbrauch (l/sec)

80

80

80

Schlauchinnen-Ø

1“

1“

1“

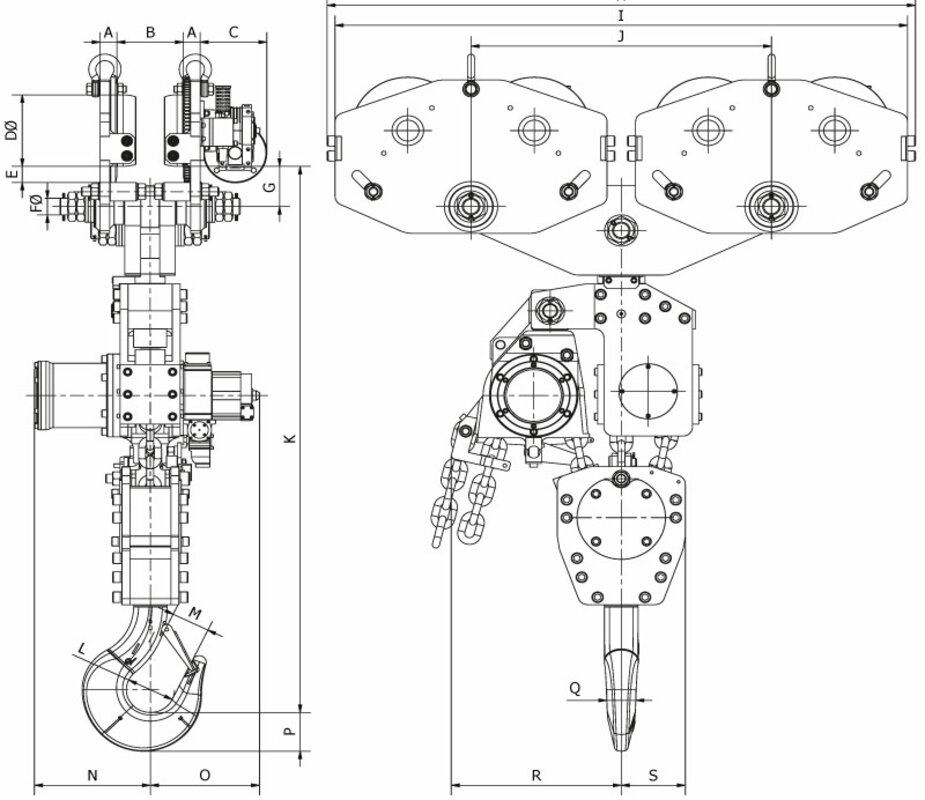

Abmessungen Druckluftkettenzüge & Laufkatzen 10 t - 25 t Tragfähigkeit

druckluftkettenzug-laufkatze-25-50t-zg

Abmessungen

TNC-25TW- AT25-2S

TNC-37,5TW- AT-37,5-2S

TNC-50TW/4- AT50-2S

A

40

53

53

B

TBC

TBC

TBC

C

215

211

211

D Ø

180

240

240

E

50

55

55

F Ø

60

80

80

G

115

135

135

H

1190

1860

1860

I

1140

1810

1810

J

600

950

950

K

1550

1805

2000

L Ø

125

125

140

M

80

90

100

N

345

366

366

O

365

345

345

P

103

118

132

Q

82

95

106

R

165

538

673

S

315

202,5

400

TCR-

L

M

N

O

P

Q

RØ

S

T

U

mm

TCR-6000-ULHR

530

645

355

347,5

107,5

37

500

43

62

49

TCR-12000-ULHR

530

645

400

367,5

130

52

540

58

84

67

TNC-20000-ULHR

780

950

500

550

165

64

915

78

110

80

01-druckluftkettenzug-laufkatze-3-15tN92oO8komqjNX

Unverbindliches Angebot einholen

Sie haben Fragen zu unseren Produkten oder möchten ein Angebot für ein konkretes Produkt?
Erhalten Sie schnell und unkompliziert Ihr persönliches Angebot.

Preis jetzt anfragen

Kranservice inkl. Kranreparaturen herstellerunabhängig

Wiederkehrende Prüfungen nach DGUV

Beratung, Entwicklung, Konstruktion, Statik

Service Hotline

Telefonische Unterstützung und
Beratung unter:

040 870 859 78 0

Transprotec GmbH
Carl-Backhaus-Str. 8
22926 Ahrensburg
Germany

Produkte

Service

Unternehmen

Zertifiziert



©2025 transprotec GmbH. Alle Rechte vorbehalten. Alle Preise verstehen sich zzgl. Mehrwertsteuer, wenn nicht anders beschrieben.
