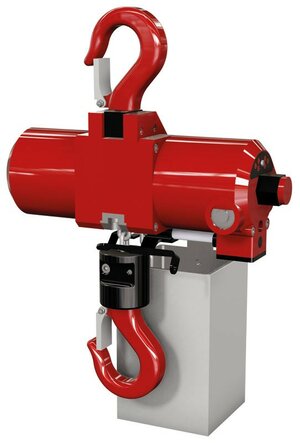

Dieser Druckluftkettenzug zeichnet sich durch seine kompakte Bauform bei gleichzeitig ausgereifter Technik aus. Die Bauhöhe dieses Druckluftkettenzuges beträgt nur 305 mm, was ihn somit zu einem der kompaktesten Kettenzüge überhaupt macht.
Auch derMini-TCR ist mit Seilsteuerung (C) und Drucktastensteuerung (DP) mit NOT-AUS lieferbar.
| Typ TCR- | 125C | 125DPE | 250C | 250DPE | 500C2 | 500DPE2 |
| Tragfähigkeit (t) | 0,125 | 0,125 | 0,25 | 0,25 | 0,5 | 0,5 |
| Hubgeschwindigkeit bei Volllast (m/min) | 14 | 12,8 | 9,3 | 8,1 | 4,6 | 4,6 |
| Senkgeschwindigkeit bei Volllast (m/min) | 16 | 14,8 | 17 | 15,9 | 9 | 9 |
| Hubgeschwindigkeit ohne Last (m/min) | 19 | 17,2 | 19 | 17,2 | 9,5 | 9,5 |
| Senkgeschwindigkeit ohne Last (m/min) | 13 | 13 | 13 | 13 | 6,5 | 6,5 |
| Anzahl Kettenstränge | 1 | 1 | 1 | 1 | 2 | 2 |
| Luftverbrauch bei Volllast (l/sec) | 11,7 | 11,7 | 11,7 | 11,7 | 11,7 | 11,7 |
| Luftanschluss | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT | 3/8“ BSPT |
| Schlauch Ø (DIN 2999) (mm) | 13 | 13 | 13 | 13 | 13 | 13 |
| Gewicht bei Standardhub (kg) | 7 | 8,6 | 7 | 7 | 9 | 9 |
| Kettenabmessung (mm) | 4 x 12 | 4 x 12 | 4 x 12 | 4 x 12 | 4 x 12 | 4 x 12 |
| Kettengewicht (kg/m) | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 |

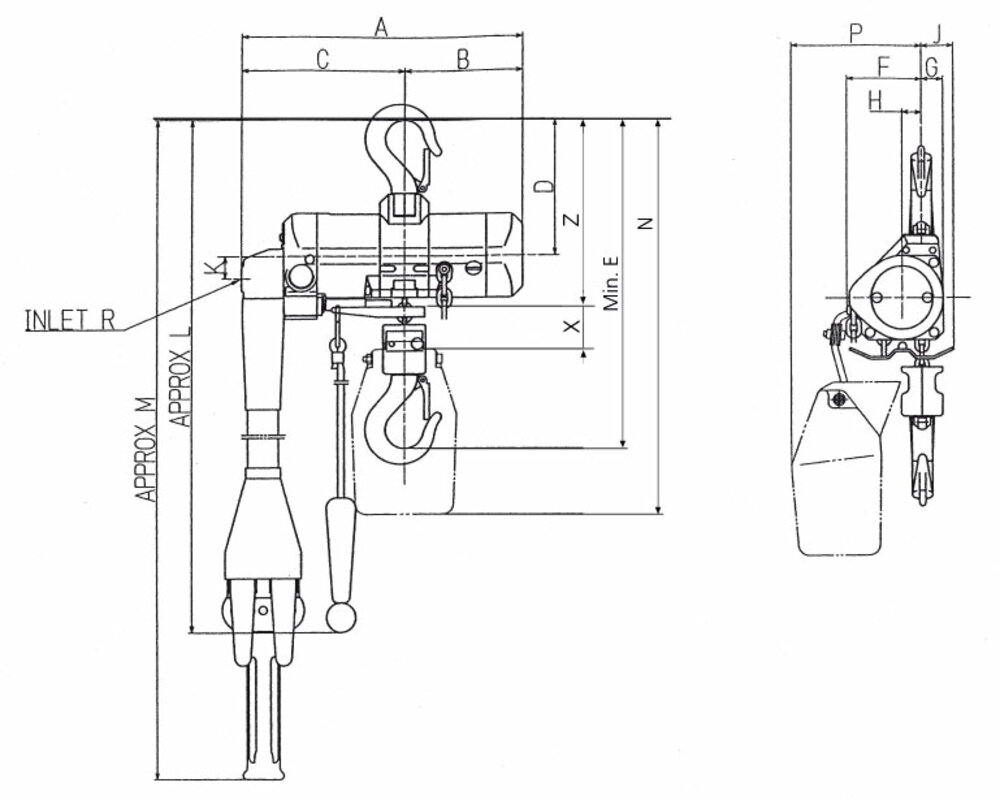

| A | B | C | D | E | F | G | H | J | K | L | M | N | P | R | X | Z |
TCR- | (mm) | ||||||||||||||||
| 125C | 249 | 112 | 137 | 130 | 305 | 71 | 21 | 19 | 33 | - | 1660 | - | 375 | 124 | P/T 3/8 | 40 | 170 |
| 125DPE | 286 | 112 | 174 | 130 | 305 | 71 | 21 | 19 | 33 | 21 | - | 2310 | 375 | 124 | P/T 3/8 | 40 | 170 |

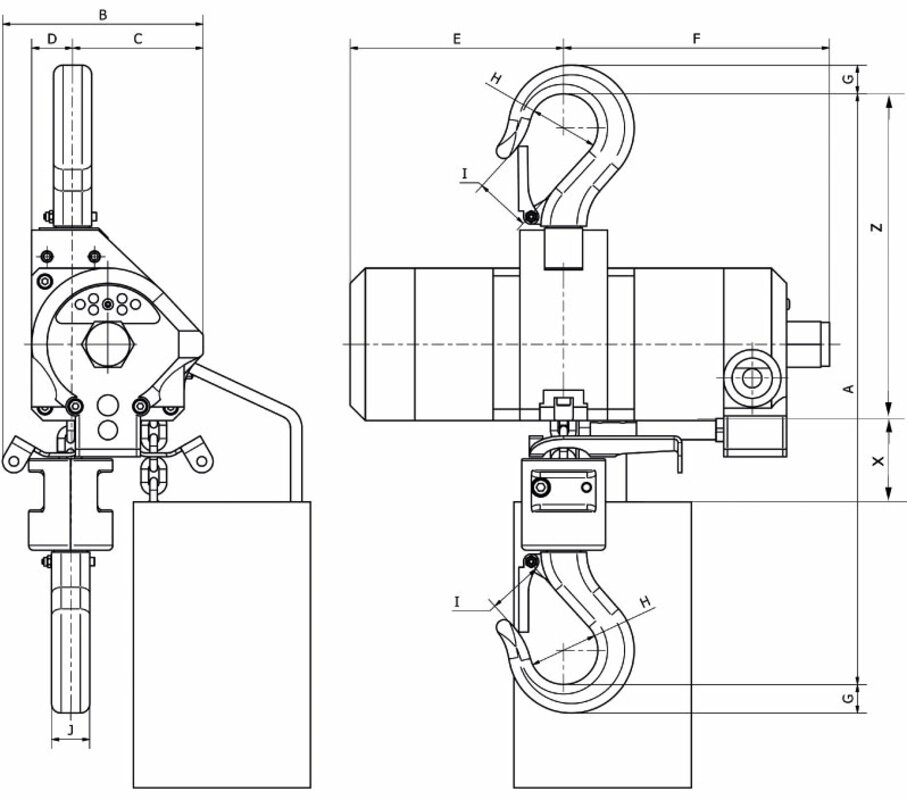

| A | B | C | D | E | F | G | HØ | I | J | X | Z | |
TCR- | (mm) | |||||||||||
| 250C | 305 | 105 | 69 | 22 | 112 | 140 | 15 | 35 | 22 | 20 | 40 | 170 |
| 250DPE | 305 | 105 | 69 | 22 | 112 | 140 | 15 | 35 | 22 | 20 | 40 | 170 |
| TCR- 500C2/500DP2 | 360 | 118 | 83 | 35 | 112 | 140 | 15 | 36 | 22 | 20 | 40 | 180 |
