Transprotec  >  Kettenzüge  >  Elektrokettenzüge

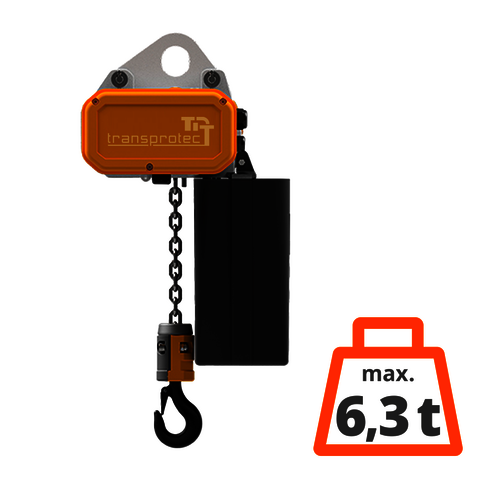

Elektrokettenzug Modell ST 125 kg bis 6.300 kg

Mit Hakenaufhängung, IP 55

Technische Eigenschaften

  • Tragfähigkeit: 125 kg - 6300 kg
  • Hakenaufhängung
  • 3 Ph / 380 - 415 V - 50 Hz, 24 V AC
  • Schutzart IP55
  • 24 V Schützsteuerung
  • mit High-End Industrie Betriebsendschalter (Auf/Ab)
  • mit Temperaturwächter für den Hubmotor und Elektronik
  • mit Standardhubhöhe 3 m (bis zu 20 m möglich)
  • “MADE IN GERMANY”



Wie alle elektrischen Kettenzüge bei transprotec erfüllt auch dieser Elektrokettenzug der Modellreihe ST die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.



elektrokettenzug-st-6300kg
Hier unverbindlich Anfragen!
image-4497
image-4542
image-4500

Der Elektrokettenzug der ST-Serie besticht durch erstklassige Qualität „Made in Germany“. Der ST bietet Ihnen eine flexible und zuverlässige Lösung für Traglasten von 125 kg bis 6.300 kg und Hubhöhen bis zu 20 m. Dank der robusten Bauweise und der hohen Leistungsfähigkeit ist er ideal für anspruchsvolle Anwendungen geeignet.

Hochwertige Ausstattung:

  • 24V AC Steuerung: Maximale Sicherheit und einfache Bedienung.
  • Betriebsspannung: Geeignet für 3-Phasen-Strom (380-415 V / 50 Hz).
  • Endlagenschalter: Obere und untere elektrische Endschalter für präzises Heben und Senken.
  • Hängestaster mit Not-Halt: Ergonomische Steuerung für optimale Sicherheit.
  • Temperaturwächter: Schutz für den Hubmotor bei intensiven Anwendungen.
  • Flexibilität bei der Aufhängung: Wahlweise mit Einloch-Aufhängeöse, Hakenaufhängung (nicht drehbar) oder Fahrwerken (manuell oder elektrisch, mit zwei Geschwindigkeiten 5 + 20 m/min).

Weitere Vorteile:

  • Kompakte Bauweise mit Schutzart IP55.
  • Standardmäßig 3 m Hubhöhe und 1,5 m Steuerkabel im Lieferumfang enthalten.
  • Steuertafel mit Schnellwechselverbinder ohne Mehrpreis.

Entscheiden Sie sich für den ST Elektrokettenzug und profitieren Sie von bewährter Qualität, und maßgeschneiderter Ausstattung – alles aus einer Hand!
Hinweis: Zwischenlasten auf Anfrage möglich - Kettenzug wird individuell eingestellt, gekennzeichnet und dokumentiert.

elektrokettenzug-400V-24V-oese_200x200

Elektrokettenzug ST mit Ösenaufhängung

  • Tragfähigkeit: bis 6300 kg
  • Ösenaufhängung
  • Diese Art der Aufhängung wird häufig verwendet, wenn der Kettenzug stationär eingesetzt wird und nur selten bewegt wird.
elektrokettenzug-400V-24V-handfahrwerk_200x200

Elektrokettenzug ST mit Handfahrwerk

  • Tragfähigkeit: bis 6300 kg
  • Rollfahrwerk (manuell verfahrbar)
  • Für das einfache Verschieben von Lasten entlang eines Trägers oder einer Schiene.
elektrokettenzug-400V-24V-elektrofahrwerk_200x200

Elektrokettenzug 400 V mit 24-V-Steuerung + Elektrofahrwerk 2

  • Tragfähigkeit: bis 6300 kg
  • Elektrofahrwerk 2 Geschwindigkeiten
  • 3 Ph / 380 - 415 V - 50 Hz
  • Schutzart IP55
  • 24 V Schützsteuerung
  • Lieferzeit: ca. 4-6 Wochen

Produkte anzeigen

Elektrokettenzug-Auswahl: 1-Strang vs. 2-Strang – Welcher Kettenzug passt zu Ihnen?

Manche Kettenzüge sind bei identischer Tragfähigkeit in zwei Varianten erhältlich, die sich durch die Anzahl der Kettenstränge unterscheiden:

Vorteile im Überblick

  • 2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht
  • 1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller
1-Strang Kettenzug2- Strang Kettenzug

größerer Motor

kleinerer Motor

mehr Eignegewicht

weniger Eigengewicht

weniger Gewicht je Meter Hub,
wegen einfacher Kettenführung

mehr Gewicht je Meter Hub,
wegen doppelter Kettenführung

größere Kette

kleinere Kette

mehr Motorleistung

weniger Motorleistung

schneller

langsamer



Varianten Elektrokettenzug ST

Alle ST Modelle verfügen über einen Haupt- und einen Feinhub.
Hubgeschwindigkeiten von bis zu 10 m/min erreichen Sie mit dem ST in der 1-strängigen Ausführung der 2,5t-Variante.

Bezeichnung

ST. SP-Line-

Tragfähigkeit (kg)

Triebwerks-
gruppen
Einstufung

ISO

Kette (mm)Strang-anzahl

Hub-geschwindigkeit (m/min)

(Haupthub / Feinhub)

Kettenspeicher (Größe)
s (small)m (medium)l (large)
125/1 - 8/2

125

M7

5,2 x 15

1

8 / 2

max. 8 m

max. 10 m

max. 25 m

250/1-8/2

250

M6

5,2 x 15

1

8 / 2

max. 8 m

max. 10 m

max. 25 m

500/2-4/1

500

M6

5,2 x 15

2

4 / 1

max. 8 m

max. 10 m

max. 25 m

500/1-8/2

500

M5

7,2 x 21

1

8 / 2

max. 8 m

max. 18 m

max. 24 m

1000/2-4/1

1000

M5

7,2 x 21

2

4 / 1

max. 8 m

max. 18 m

max. 24 m

1000/1-6/1,5

1000

M5

7,2 x 21

1

6 / 1,5

max. 8 m

max. 18 m

max. 24 m

1600/1-8/2

1600

M5

9 x 27

1

8 / 2

max. 10 m

max. 18 m

max. 30 m

2000/2-3/0,75

2000

M5

7,2 x 21

2

3 / 0,75

max. 8 m

max. 18 m

max. 24 m

2500/1-10/2,5

2500

M5

11,3 x 31

1

10 / 2,5

max. 6 m

max. 12 m

max. 20 m

3200/2-4/1

3200

M5

9 x 27

2

4 / 1

max. 10 m

max. 18 m

max. 30 m

5000/2-5/1,25

5000

M5

11,3 x 31

2

5 / 1,25

max. 6 m

max. 12 m

max. 20 m





Abmessungen Elektro-Kettenzug ST

elektrokettenzug-st-oese-und-haken-zeichnung
1-Strang-Kettenzug
elektrokettenzug-st-2-strang-oese-und-haken-zeichnung
2-Strang Kettenzug
elektrokettenzug-st-oese-und-haken-zeichnung-seite
1-Strang-Kettenzug
elektrokettenzug-st-2-strang-oese-und-haken-zeichnung-seite
2-Strang-Kettenzug



TypA
(mm)		B
(mm)		C
(mm)		G
(mm)		H
(mm)		I
(mm)		J
(mm)		K
(mm)		M
(mm)		N
(mm)		O
(mm)		P
(mm)		V
(mm)
125/1-8/2 mit Öse22119222036552515201912Ø 37401874
125/1-8/2 mit Haken221192220437597152019192422--74
250/1-8/2 mit Öse22119222036552515201912Ø 37 401874
250/1-8/2 mit Haken221192220437850152019192422--74
500/1-8/2 mit Öse27723227441357619222412Ø 47512481
500/1-8/2 mit Haken277232274500662192224243129--81
1000/2-4/1 mit Öse27723227451457624283112Ø 47512481
1000/2-4/1 mit Haken27723227460166224283124312--81
1000/1-6/1,5 mit Öse27723227441357619222412Ø 47512481
1000/1-6/1,5 mit Haken277232274500662192224243129--81
1600/1-8/2 mit Öse37628335951365924283118Ø 58 623473
1600/1-8/2 mit Haken376283359615761242831324030--73
2000/2-3/0,75 mit Öse27723227451457624283112Ø 51 512481
2000/2-3/0,75 mit Haken277232274601662242831243128--81
2500/1-10/2,5 mit Öse38029141061168732304022Ø 68 724567
2500/1-10/2,5 mit Haken380291410732805323040455842--67
3200/2-4/1 mit Öse37628335962065932304018Ø 58623473
3200/2-4/1 mit Haken376283359722761323040324030--73
5000/2-5/1,25 mit Öse38029141074068745425822Ø 68724567
5000/2-5/1,25 mit Haken380291410861805454258455842--67





elektrokettenzug-st-haken-und-oese

Unverbindliches Angebot einholen

Sie haben Fragen zu unseren Produkten oder möchten ein Angebot für ein konkretes Produkt?
Erhalten Sie schnell und unkompliziert Ihr persönliches Angebot.
