Elektrokettenzug Modell T-ECH 125 kg bis 6.300 kg

der Dauerläufer – robust, wartungsarm und langlebig

Technische Eigenschaften

robutes Aluminium Gehäuse
IP 65
42 V Schützsteuerng mit Not-Aus
permanet geschmieters Getriebe
hohe Laufruhe
3-Phasen-Motor: 2 Geschwindigkeiten (Standard)
verschleißarme DC-Federdruckbremse
Getriebeendschalter mit hoher Anfahrgenauigkeit
(obere / untere Hakenstellung individuell einstellbar)
Rutschkupplung nicht im Kraftfluss
Lastkette aus Profilstahl
(15 % erhöhte Belastbarkeit als Rundstahlketten)

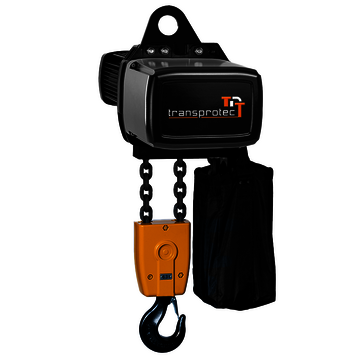

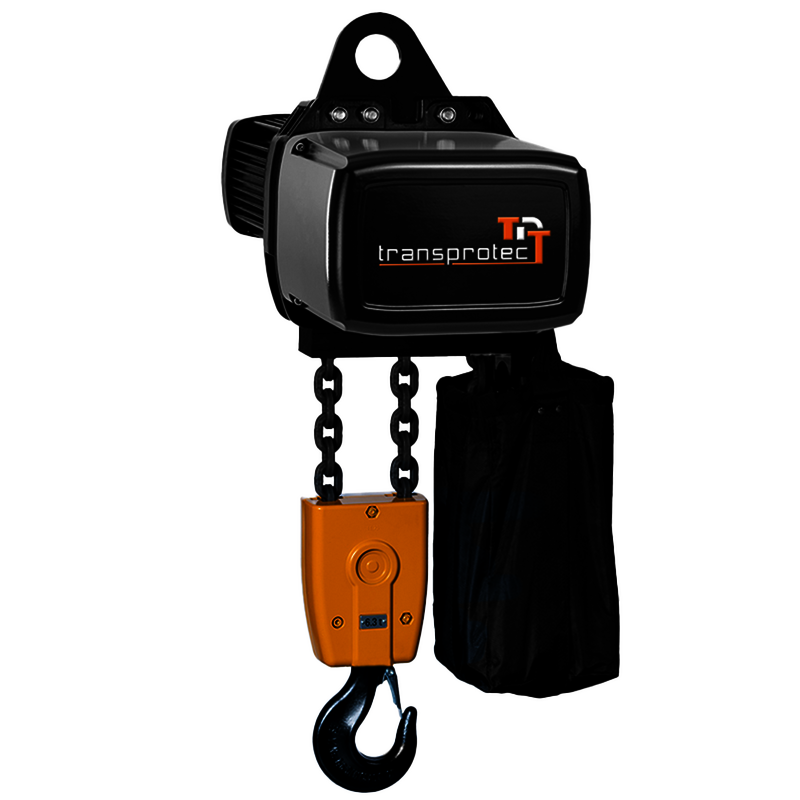

Traglast bis 6.300 kg (2-strängig)

Wie alle elektrischen Kettenzüge bei transprotec erfüllt auch dieser Elektrokettenzug der Modellreihe T-ECH die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.

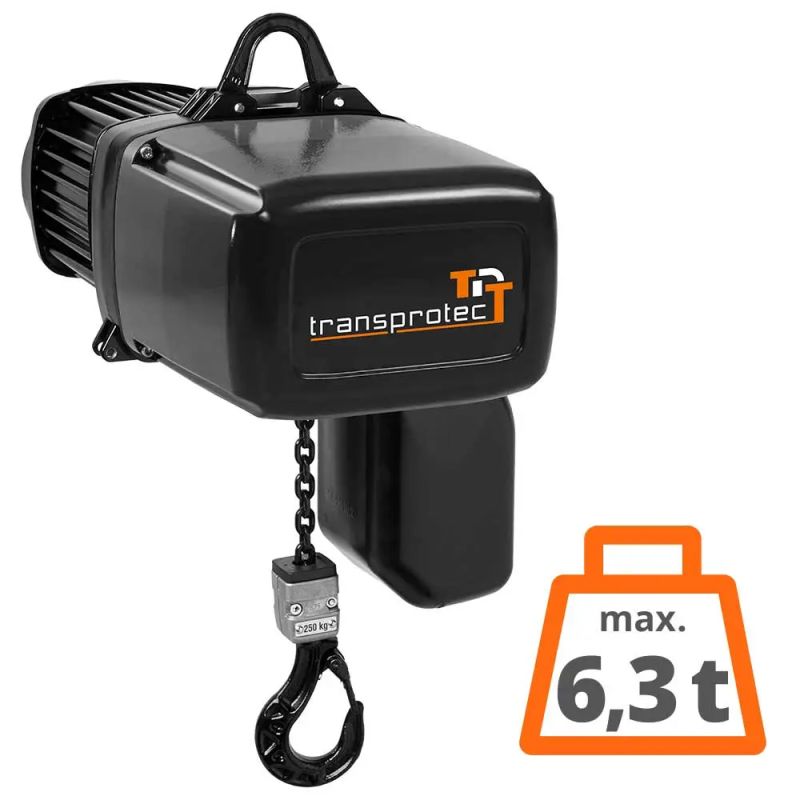

elektrischer-kettenzug-T-ECH-6300kg_800x800

Hier unverbindlich Anfragen!

Der Elektro-Kettenzug überzeugt durch eine Vielzahl technischer Eigenschaften, die ihn zu einer zuverlässigen und vielseitigen Lösung für unterschiedlichste Anwendungen machen:

Traglast: Bis zu 6.300 kg in der 2-strängigen Ausführung.
Antrieb: Leistungsstarker 3-Phasen-Motor mit 2 Geschwindigkeiten (Standard), ausgelegt für 3 x 400 V / 50 Hz.
Steuerung: 42 V Niederspannung für höchste Sicherheit und Benutzerfreundlichkeit.
Hubhöhe und Steuerkabel: Standardmäßig mit 3 m Hubhöhe und 1,8 m Steuerkabel ausgestattet.
Robust und wartungsfreundlich: Dank des Verzichts auf sensible Elektronik lässt sich der Kettenzug problemlos in bauseitige Fahrwerke oder Krananlagen integrieren, ohne dass Spezialteile benötigt werden.
Flexibilität: Wahlweise mit Ösen- oder Hakenaufhängung verfügbar. Der 360 Grad drehbare Lasthaken mit einrastender Hakenklappe sorgt für maximale Funktionalität.
Sicherheit: Ausgestattet mit einem Getriebeendschalter, einem ergonomischen Steuerschalter mit Not-Aus, einer DC-Federdruckbremse und einer Rutschkupplung, die nicht im Kraftfluss steht.
Schutz und Langlebigkeit: Schutzart IP 65 und Isolationsklasse F (Motor) gewährleisten hohe Beständigkeit gegen äußere Einflüsse.
Kompakte Bauweise: Ein geringes Eigengewicht und ein kompaktes Gehäuse mit niedriger Bauhöhe erleichtern die Integration in bestehende Anlagen.

Dieser Kettenzug vereint Leistungsfähigkeit, Sicherheit und Flexibilität in einem kompakten Design.

T-ECH Varianten

Der Elektrokettenzug T-ECH ist für Traglasten bis 6,3 t ausgelegt und bietet ein breites Spektrum an Einsatzmöglichkeiten.
Für Traglasten bis 1,25 t die “SF”-Varianten zur Verfügung, die mit einer Hubgeschwindigkeit von bis zu 16 m/min arbeiten können

Die Standard-Varianten arbeiten mit 8 m/min und das präzise, langsame Lasthandling stehen 4 m/min zur Verfügung.

High-Speed (max. 16 m/min, nur bis 1,25 t Tragfähigkeit)
Standard (max. 8 m/min)
Langsam (max. 4 m/min)

Wir definieren die Tragfähigkeiten des Elektrokettenzugs T-ECH standardmäßig bei einer Triebwerkseinstufung von ISO M5 bzw. FEM 2m. Diese Einstufung entspricht einer durchschnittlichen Einschaltdauer von 40 % und 240 Betätigungen am Steuerschalter pro Stunde.

In den nachfolgenden Tabellen sehen Sie zusätzlich die Tragfähigkeiten bei einer höheren oder niedrigeren Einstufung.
Die Standardklassifikation ISO (FEM) ist zur besseren Übersicht durch einen gestrichelten Rahmen hervorgehoben.

Die Abmessungen des T-ECH finden Sie am Ende der Seite.

Sonderausführungen nach Maß

Unser Kettenzug ist auch in individuellen Sonderausführungen erhältlich, die speziell auf Ihre Anforderungen zugeschnitten sind:

Steuerungsvarianten: Direktsteuerung oder Einhandbedienung mit ergonomischer Handgriffsteuerung.
Spannungsanpassungen: Erhältlich mit unterschiedlichen Betriebs- und Steuerspannungen.
Aufhängung und Sicherheit: Hakenaufhängung mit Sicherheitslasthaken sowie ein Getriebeendschalter mit zwei zusätzlichen Not-Aus-Kontakten.
Erweiterte Einsatzmöglichkeiten: Parallelschaltung mehrerer Kettenzüge, Betriebsstunden- und Schaltungszähler, sowie manuelle Bremsentlüftung für präzise Steuerung.
Hubhöhen und Zubehör: Kettenspeicher für verschiedene Hubhöhen, Hebehöhen bis zu 90 m, sowie optionales Zubehör wie Hebebänder und Handfahrwerke.
Spezialanwendungen: Getriebefett für den Einsatz in Tieftemperaturen oder der Lebensmittelindustrie, sowie Ausführungen gemäß DGUV-V 54+ und „Up-Side-Down“-Konfigurationen.

Mit diesen Sonderausführungen bieten wir Ihnen maximale Flexibilität und technische Anpassung, damit der Kettenzug perfekt zu Ihren Anforderungen passt.

Elektrokettenzug-Auswahl: 1-Strang vs. 2-Strang – Welcher Kettenzug passt zu Ihnen?

Manche Kettenzüge sind bei identischer Tragfähigkeit in zwei Varianten erhältlich, die sich durch die Anzahl der Kettenstränge unterscheiden:

Vorteile im Überblick

2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht
1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller

1-Strang Kettenzug	2- Strang Kettenzug
größerer Motor	kleinerer Motor
mehr Eignegewicht	weniger Eigengewicht
weniger Gewicht je Meter Hub, wegen einfacher Kettenführung	mehr Gewicht je Meter Hub, wegen doppelter Kettenführung
größere Kette	kleinere Kette
mehr Motorleistung	weniger Motorleistung
schneller	langsamer

Schneller Elektrokettenzug T-ECH

Bei "SF"-Varianten können Sie Lasten bis 1,25 t mit bis zu 16 m/min heben oder senken.

Typ	Tragfähigkeit (kg) Triebwerks-gruppe (FEM / ISO)					Hub-geschwindigkeit (m/min) (Haupthub / Feinhub)	Strang-zahl	Ketten-größe (mm)	Motor-leistung (kW)	Stromstärke (A) bei 3 x 400 V, 50 Hz	Gewicht (kg) mit 3 m Hub	Gewicht Kette je m Hub
Typ	M3 / 1Bm	M4 / 1Am	M5 / 2m	M6 / 3m	M7 / 4m	Hub-geschwindigkeit (m/min) (Haupthub / Feinhub)	Strang-zahl	Ketten-größe (mm)	Motor-leistung (kW)	Stromstärke (A) bei 3 x 400 V, 50 Hz	Gewicht (kg) mit 3 m Hub	Gewicht Kette je m Hub
T-ECH 250 / 1SF	-	160	125	100	-	16 / 4	1	3,75 x 10,75	0,72 / 1,8	2,8 / 1,7	24	0,34
T-ECH 500 / 1SF	-	320	250	200	160	16 / 4	1	5,25 x 15	0,72 / 1,8	2,8 / 1,7	26	0,69
T-ECH 1000 / 1SF	-	630	500	400	320	16 / 4	1	7,45 x 23	2,3 / 0,68	5,7 / 4,1	58	1,37
T-ECH 1600 / 1SF	-	1000	800	-	-	16 / 4	1	9,4x 27,4	3,7 / 0,93	9,5 / 5,5	93	2,22
T-ECH 2500 / 1SF	-	-	1250	1000	-	16 / 4	1	11,75 x 32,9	3,7 / 0,93	9,5 / 5,5	100	3,53

Standard Elektrokettenzug T-ECH mit einem Kettenstrang

Eine Hubgeschwindigkeit von 8 m/min erreichen Sie mit dem T-ECH in der 1-strängigen Ausführung

Typ	Tragfähigkeit (kg) Triebwerks-gruppe (FEM / ISO)					Hub-geschwindigkeit (m/min) (Haupthub / Feinhub)	Strang-zahl	Ketten-größe (mm)	Motor-leistung (kW)	Stromstärke (A) bei 3 x 400 V, 50 Hz	Gewicht (kg) mit 3 m Hub	Gewicht Kette je m Hub
Typ	M3 / 1Bm	M4 / 1Am	M5 / 2m	M6 / 3m	M7 / 4m	Hub-geschwindigkeit (m/min) (Haupthub / Feinhub)	Strang-zahl	Ketten-größe (mm)	Motor-leistung (kW)	Stromstärke (A) bei 3 x 400 V, 50 Hz	Gewicht (kg) mit 3 m Hub	Gewicht Kette je m Hub
T-ECH 250 / 1NF	400	320	250	200	160	8 / 2	1	3,75 x 10,75	0,72 / 1,8	2,8 / 1,7	24	0,34
T-ECH 250 / 1N	400	320	250	200	160	8 / kein	1	3,75 x 10,75	0,72	2,8	24	0,34
T-ECH 500 / 1NF	800	630	500	400	320	8 / 2	1	5,25 x 15	0,72 / 1,8	2,8 / 1,7	26	0,69
T-ECH 500 / 1N	800	630	500	400	320	8 / kein	1	5,25 x 15	0,72	2,8	26	0,69
T-ECH 1000 / 1NF	1600	1250	1000	800	630	8 / 2	1	7,45 x 23	2,3 /0,68	5,7 / 4,1	58	1,37
T-ECH 1000 / 1N	1600	1250	1000	800	630	8 / kein	1	7,45 x 23	2,3	6,5	57	1,37
T-ECH 1600 / 1NF	2500	2000	1600	-	-	8 / 2	1	9,4 x 27,4	3,7 / 0,93	9,5 / 5,5	93	2,22
T-ECH 2500 / 1NF	-	-	2500	2000	-	8 / 2	1	11,75 x 32,9	3,7 / 0,93	9,5 / 5,5	100	3,53
T-ECH 2500 / 1BF	-	3200	-	-	-	6,4 / 1,6	1	11,75 x 32,9	3,7 / 0,93	9,5 / 5,6	100	3,53

Elektrokettenzug T-ECH mit langsamer Hubgeschwindigkeit

Eine Hubgeschwindigkeit maximal 4 m/min erreichen Sie mit dem T-ECH je nach Variante.

Typ	Tragfähigkeit (kg) Triebwerks-gruppe (FEM / ISO)					Hub-geschwindigkeit (m/min) (Haupthub / Feinhub)	Strang-zahl	Ketten-größe (mm)	Motor-leistung (kW)	Stromstärke (A) bei 3 x 400 V, 50 Hz	Gewicht (kg) mit 3 m Hub	Gewicht Kette je m Hub
Typ	M3 / 1Bm	M4 / 1Am	M5 / 2m	M6 / 3m	M7 / 4m	Hub-geschwindigkeit (m/min) (Haupthub / Feinhub)	Strang-zahl	Ketten-größe (mm)	Motor-leistung (kW)	Stromstärke (A) bei 3 x 400 V, 50 Hz	Gewicht (kg) mit 3 m Hub	Gewicht Kette je m Hub
T-ECH 250 / 2NF	-	630	500	400	320	4 / 1	2	3,75 x 10,75	0,72 / 1,8	2,8 / 1,7	25	0,68
T-ECH 250 / 2N	-	630	500	400	320	4 / kein	2	3,75 x 10,75	0,72	2,8	25	0,68
T-ECH 500 / 2NF	-	1250	1000	800	630	4 / 1	2	5,25 x 15	0,72 / 1,8	2,8 / 1,7	28	1,38
T-ECH 500 / 2N	-	1250	1000	800	630	4 / kein	2	5,25 x 15	0,72	2,8	28	1,38
T-ECH 1000 / 1NL	1600	1250	1000	800	630	4 / kein	1	7,45 x 23	1,5	6,5	62	1,37
T-ECH 1000 / 2NF	-	2500	2000	1600	1250	4 / 1	2	7,45 x 23	2,3 /0,68	5,7 / 4,1	62	2,74
T-ECH 1000 / 2N	-	2500	2000	1600	1250	4 / kein	2	7,45 x 23	2,3		61	2,74
T-ECH 1000 / 2NL	-	2500	2000	1600	1250	2 / kein	2	7,45 x 23	1,5	6,5	66	2,74
T-ECH 1600 / 1NL	2500	2000	1600	1250	1000	4 / kein	1	9,4 x 27,4	2,2	5,7	88	2,22
T-ECH 1600 / 2NL	-	4000	3200	2500	200	2 / kein	2	9,4 x 27,4	2,2	5,7	97	4,44
T-ECH 1600 / 2NF	-	4000	3200	-	-	4 / 1	2	9,4 x 27,4	3,7 / 0,93	9,5 / 5,5	102	4,44
T-ECH 2500 / 1NL	-	-	2500	2000	-	4 / kein	1	11,75 x 32,9	2,2	6,1	95	3,53
T-ECH 2500 / 2NF	-	-	5000	4000	-	4 / 1	2	11,75 x 32,9	3,7 / 0,93	9,5 / 5,5	117	7,06
T-ECH 2500 / 1BL	-	3200	-	-	-	3,2 / kein	1	11,75 x 32,9	2,2	6,1	95	3,53
T-ECH 2500 / 2NL	-	-	5000	4000	-	2 / kein	2	11,75 x 32,9	2,2	6,1	112	7,06
T-ECH 2500 / 2BF	-	6300	-	-	-	3,2 / 0,8	2	11,75 x 32,9	3,7 / 0,93	9,5 / 5,5	117	7,06
T-ECH 2500 / 2BL	-	6300	-	-	-	1,60	2	11,75 x 32,9	2,2	6,1	112	7,06

Abmessungen Elektro-Kettenzug T-ECH

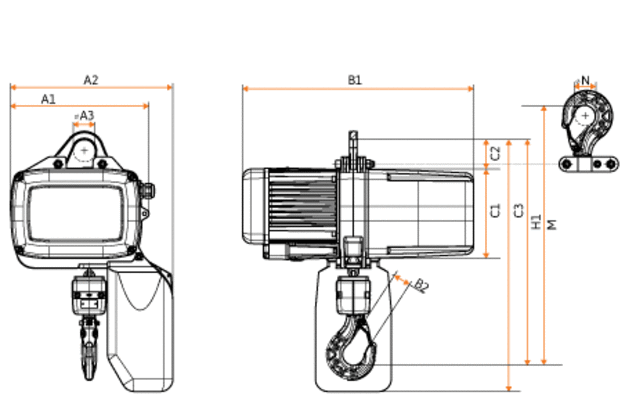

Elektrokettenzug mit Haken oder Öse

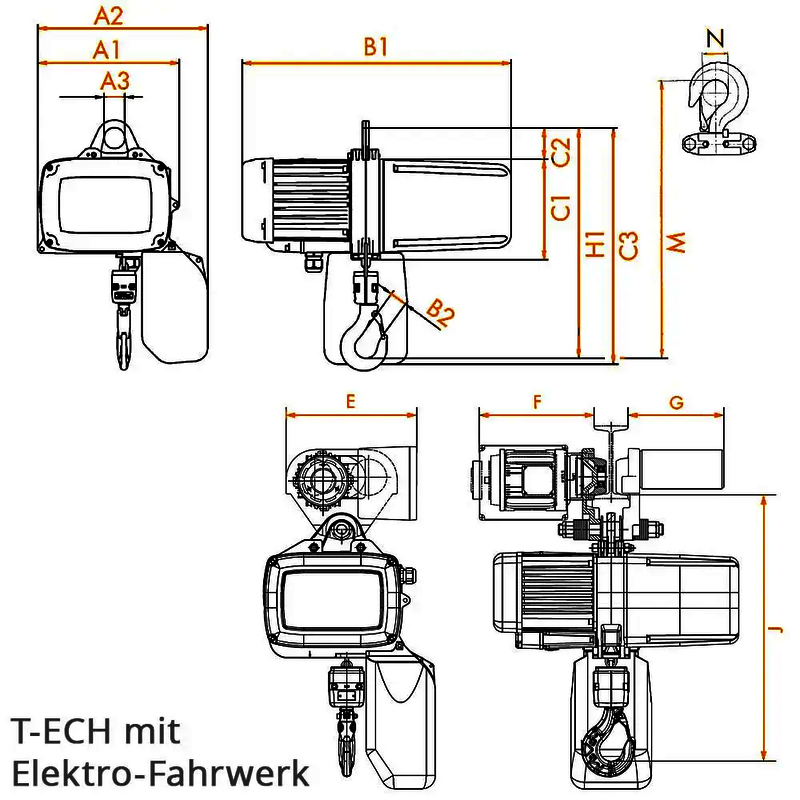

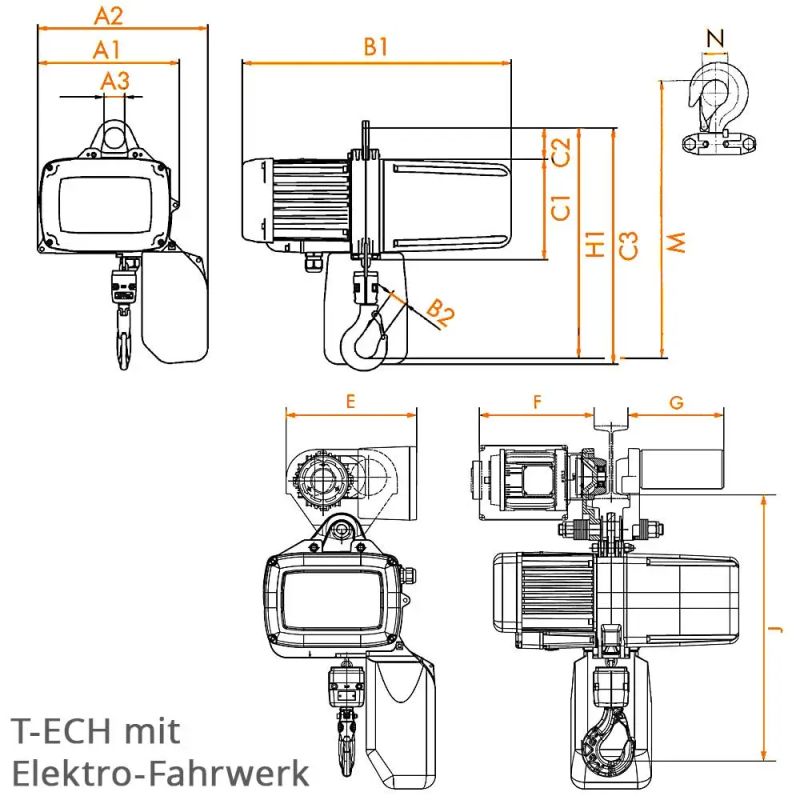

Elektrokettenzug mit Elektrolaufkatze

Typ	A1 (mm)	A2 (mm)	A3 (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	C3 (mm)	H1 (mm)	M (mm)	N (mm)	E (mm)	F (mm)	G (mm)	J (mm)
T-ECH 250 / 1	246	296	Ø 40	444	24	162	49	462	400	475	Ø 42	278	250	209	455
T-ECH 250 / 2	246	296	Ø 40	444	24	162	49	462	414	506	Ø 42	278	250	209	481
T-ECH 500 / 1	246	296	Ø 40	444	24	162	49	462	414	488	Ø 42	278	250	209	463
T-ECH 500 / 2	246	296	Ø 40	444	24	162	49	462	453	528	Ø 42	278	250	209	502
T-ECH 1000 / 1	328	385	Ø 52	548	33	212	85	598	519	592	Ø 51	293	253	211	594
T-ECH 1000 / 2	328	385	Ø 52	548	33	212	85	598	578	651	Ø 51	293	253	211	654
T-ECH 1600 / 1	380	452	Ø 75	650	35	237	135	870	659	688	Ø 35	341	337	281	690
T-ECH 1600 / 2	380	452	Ø 75	650	35	237	135	870	727	756	Ø 35	341	337	281	758
T-ECH 2500 / 1	380	452	Ø 62	650	41	237	132	870	692	785	Ø 41	387	343	288	728
T-ECH 2500 / 1	380	452	Ø 62	650	41	237	132	870	781	874	Ø 41	387	343	288	817
