Transprotec  >  Kettenzüge  >  Elektrokettenzüge

Elektrokettenzug Modell ST SPEEDLINE 125 kg bis 5.000 kg

Qualität und Flexibilität mit schneller Lieferung

Technische Eigenschaften

  • Tragfähigkeit: 125 kg - 5000 kg
  • Hakenaufhängung
  • 3 Ph / 380 - 415 V - 50 Hz, 24 V AC
  • Schutzart IP55
  • 42 V Schützsteuerung
  • mit High-End Industrie Betriebsendschalter (Auf/Ab)
  • mit Temperaturwächter für den Hubmotor und Elektronik
  • mit Standardhubhöhe 3 m (bis zu 20 m möglich)
  • "MADE IN GERMANY"
  • Lieferzeit: ca. 15 Werktage



Wie alle elektrischen Kettenzüge bei transprotec erfüllt auch dieser Elektrokettenzug der Modellreihe ST die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung an Sie geliefert.

Auf Wunsch führen wir für Sie auch gern die wiederkehrenden Prüfungen durch.

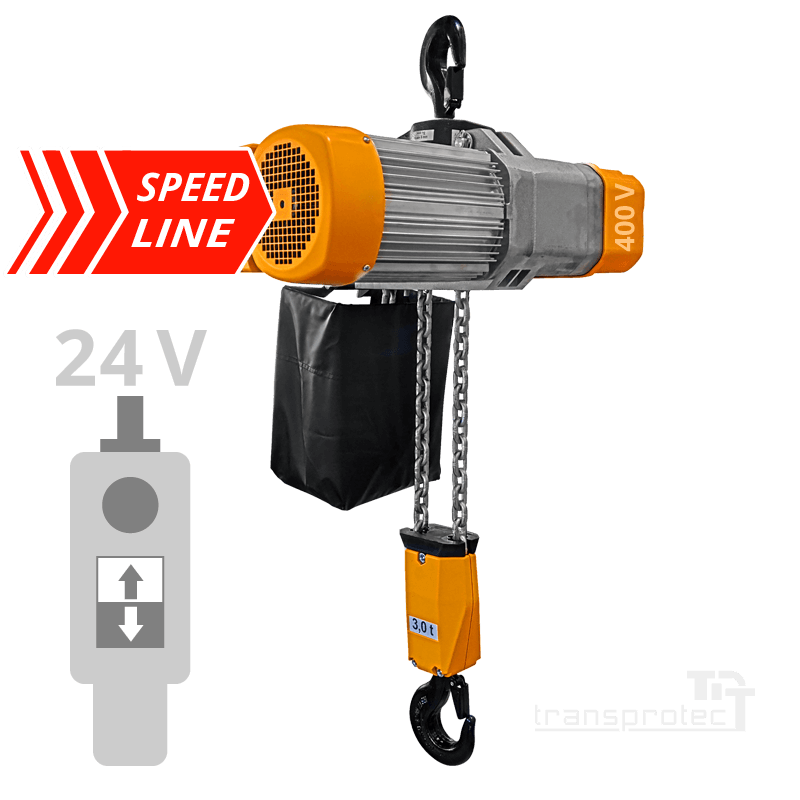

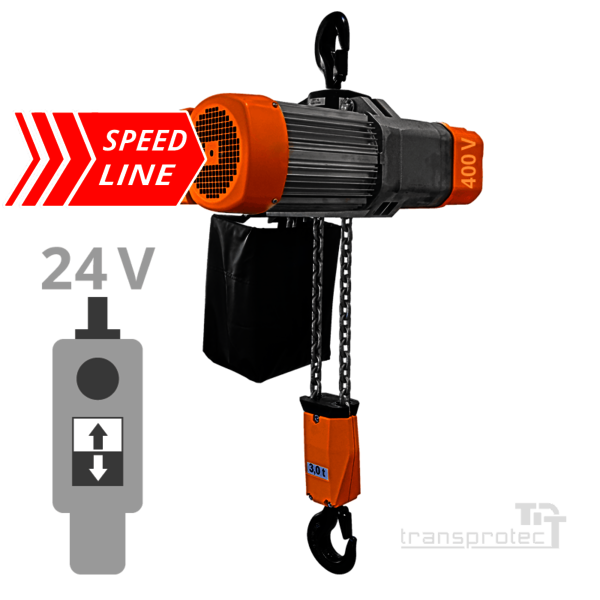

elektrokettenzug-400V-24V-haken1-speed
image-4445
image-4449

Varianten Elektrokettenzug ST SPEEDLINE

Alle SPEEDLINE Modelle verfügen über eine Haupt- und einen Feinhub.
Hubgeschwindigkeiten von bis zu 10 m/min erreichen Sie mit dem ST SPEEDLINE in der 1-strängigen Ausführung der 2,5t-Variante.

Bezeichnung

ST. SP-Line-

Tragfähigkeit (kg)

Triebwerks-
gruppen
Einstufung

ISO

Kette (mm)Strang-anzahl

Hub-geschwindigkeit (m/min)

(Haupthub / Feinhub)

Kettenspeicher (Größe)
s (small)m (medium)l (large)
125/1 - 8/2

125

M7

5,2 x 15

1

8 / 2

max. 8 m

max. 10 m

max. 25 m

250/1-8/2

250

M6

5,2 x 15

1

8 / 2

max. 8 m

max. 10 m

max. 25 m

500/2-4/1

500

M6

5,2 x 15

2

4 / 1

max. 8 m

max. 10 m

max. 25 m

500/1-8/2

500

M5

7,2 x 21

1

8 / 2

max. 8 m

max. 18 m

max. 24 m

1000/2-4/1

1000

M5

7,2 x 21

2

4 / 1

max. 8 m

max. 18 m

max. 24 m

1000/1-6/1,5

1000

M5

7,2 x 21

1

6 / 1,5

max. 8 m

max. 18 m

max. 24 m

1600/1-8/2

1600

M5

9 x 27

1

8 / 2

max. 10 m

max. 18 m

max. 30 m

2000/2-3/0,75

2000

M5

7,2 x 21

2

3 / 0,75

max. 8 m

max. 18 m

max. 24 m

2500/1-10/2,5

2500

M5

11,3 x 31

1

10 / 2,5

max. 6 m

max. 12 m

max. 20 m

3200/2-4/1

3200

M5

9 x 27

2

4 / 1

max. 10 m

max. 18 m

max. 30 m

5000/2-5/1,25

5000

M5

11,3 x 31

2

5 / 1,25

max. 6 m

max. 12 m

max. 20 m





Hier unverbindlich Anfragen!

Abmessungen Elektro-Kettenzug ST

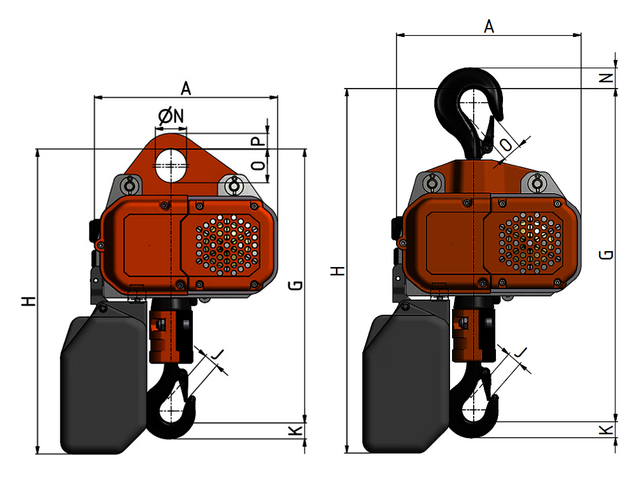

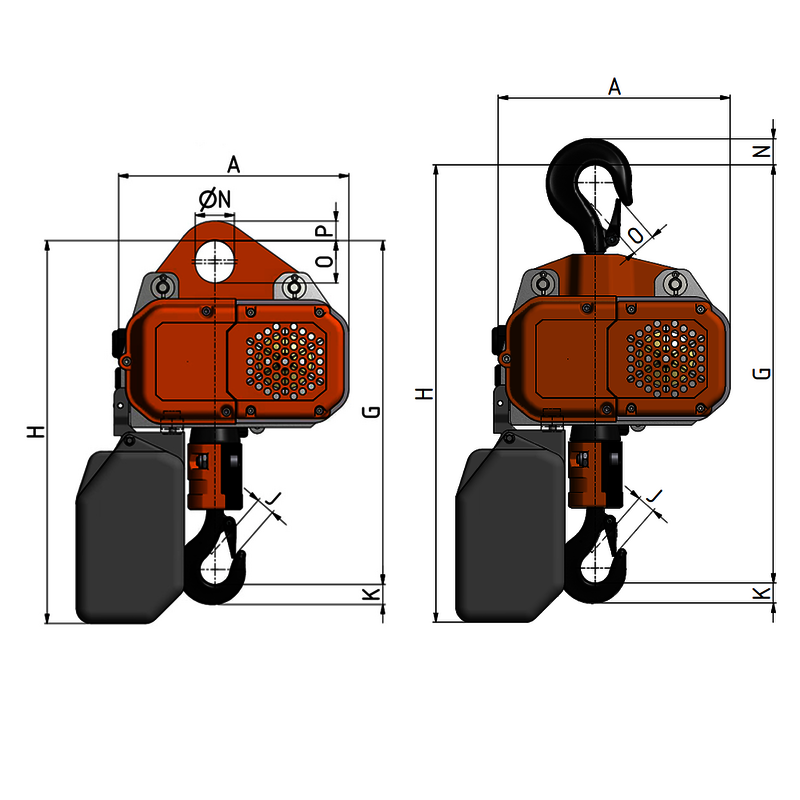

elektrokettenzug-st-oese-und-haken-zeichnung
1-Strang-Kettenzug

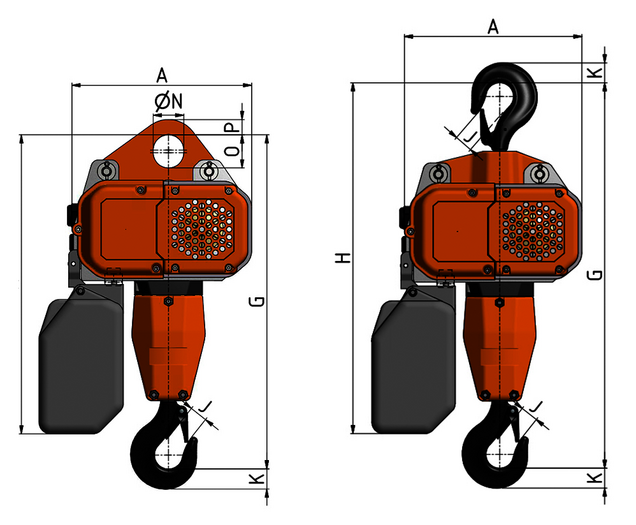

elektrokettenzug-st-2-strang-oese-und-haken-zeichnung
2-Strang Kettenzug

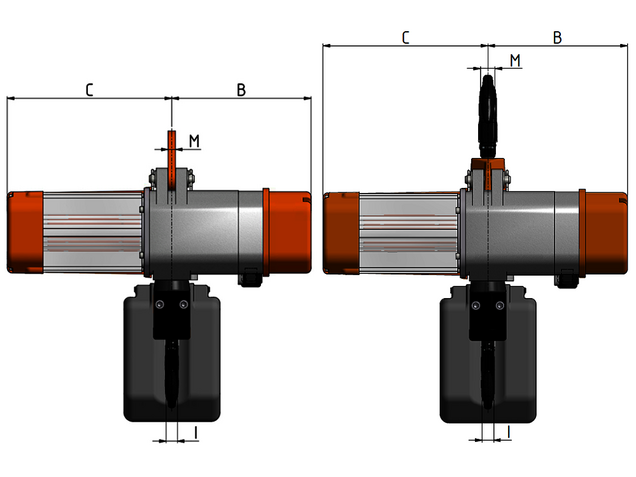

elektrokettenzug-st-oese-und-haken-zeichnung-seite
1-Strang-Kettenzug

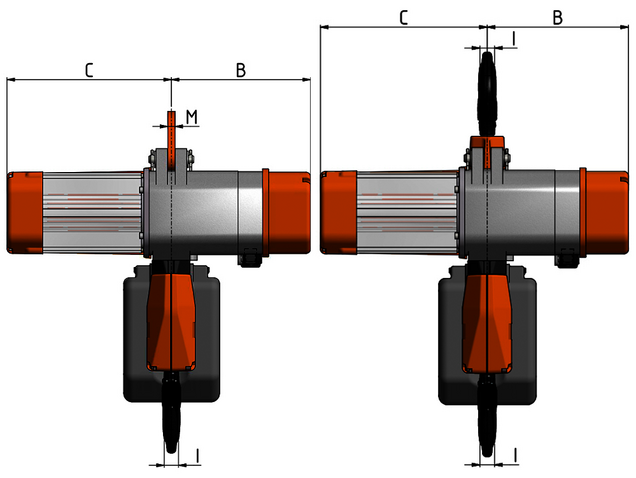

elektrokettenzug-st-2-strang-oese-und-haken-zeichnung-seite
2-Strang-Kettenzug



TypA
(mm)		B
(mm)		C
(mm)		G
(mm)		H
(mm)		I
(mm)		J
(mm)		K
(mm)		M
(mm)		N
(mm)		O
(mm)		P
(mm)		V
(mm)
125/1-8/2 mit Öse22119222036552515201912Ø 37401874
125/1-8/2 mit Haken221192220437597152019192422--74
250/1-8/2 mit Öse22119222036552515201912Ø 37 401874
250/1-8/2 mit Haken221192220437850152019192422--74
500/1-8/2 mit Öse27723227441357619222412Ø 47512481
500/1-8/2 mit Haken277232274500662192224243129--81
1000/2-4/1 mit Öse27723227451457624283112Ø 47512481
1000/2-4/1 mit Haken27723227460166224283124312--81
1000/1-6/1,5 mit Öse27723227441357619222412Ø 47512481
1000/1-6/1,5 mit Haken277232274500662192224243129--81
1600/1-8/2 mit Öse37628335951365924283118Ø 58 623473
1600/1-8/2 mit Haken376283359615761242831324030--73
2000/2-3/0,75 mit Öse27723227451457624283112Ø 51 512481
2000/2-3/0,75 mit Haken277232274601662242831243128--81
2500/1-10/2,5 mit Öse38029141061168732304022Ø 68 724567
2500/1-10/2,5 mit Haken380291410732805323040455842--67
3200/2-4/1 mit Öse37628335962065932304018Ø 58623473
3200/2-4/1 mit Haken376283359722761323040324030--73
5000/2-5/1,25 mit Öse38029141074068745425822Ø 68724567
5000/2-5/1,25 mit Haken380291410861805454258455842--67





Der Elektrokettenzug der Reihe ST -  SPEEDLINE überzeugt durch höchste Qualität „Made in Germany“ und eine Lieferzeit von maximal 15 Werktagen. Auch mit dieser kuren Lieferzeit bieten Ihnen der ST-SPEEDLINNE eine flexible zuverlässige Lösung für Traglasten von 125 kg bis 5.000 kg und Hubhöhen bis zu 20 m.

Ausstattung auf höchstem Niveau:

  • 24V AC Steuerung: Maximale Sicherheit und einfache Bedienung.
  • Betriebsspannung: Geeignet für 3-Phasen-Strom (380-415 V / 50 Hz).
  • Endlagenschalter: Obere und untere elektrische Endschalter für präzises Heben und Senken.
  • Hängestaster mit Not-Halt: Ergonomische Steuerung für optimale Sicherheit.
  • Temperaturwächter: Schutz für den Hubmotor bei intensiven Anwendungen.
  • Flexibilität bei der Aufhängung: Wahlweise mit Einloch-Aufhängeöse, Hakenaufhängung (nicht drehbar) oder Fahrwerken (manuell oder elektrisch mit Geschwindigkeiten 5 + 20 m/min).

Weitere Vorteile:

  • Kompakte Bauweise mit Schutzart IP55.
  • Standardmäßig 3 m Hubhöhe und 1,5 m Steuerkabel im Lieferumfang enthalten.
  • Steuertafel mit Schnellwechselverbinder ohne Mehrpreis.

Entscheiden Sie sich für den SPEEDLINE Elektrokettenzug und profitieren Sie von bewährter Qualität, maßgeschneiderter Ausstattung und einer schnellen Lieferzeit – alles aus einer Hand!
Hinweis: Zwischenlasten auf Anfrage möglich - Kettenzug wird individuell eingestellt, gekennzeichnet und dokumentiert.

Elektrokettenzug-Auswahl: 1-Strang vs. 2-Strang – Welcher Kettenzug passt zu Ihnen?

Manche Kettenzüge sind bei identischer Tragfähigkeit in zwei Varianten erhältlich, die sich durch die Anzahl der Kettenstränge unterscheiden:

Vorteile im Überblick

  • 2-Strang-Vorteil: kleinerer Motor, weniger Eigengewicht
  • 1-Strang-Vorteil: größerer Motor, weniger Gewicht je Meter Hub, schneller
1-Strang Kettenzug2- Strang Kettenzug

größerer Motor

kleinerer Motor

mehr Eignegewicht

weniger Eigengewicht

weniger Gewicht je Meter Hub,
wegen einfacher Kettenführung

mehr Gewicht je Meter Hub,
wegen doppelter Kettenführung

größere Kette

kleinere Kette

mehr Motorleistung

weniger Motorleistung

schneller

langsamer

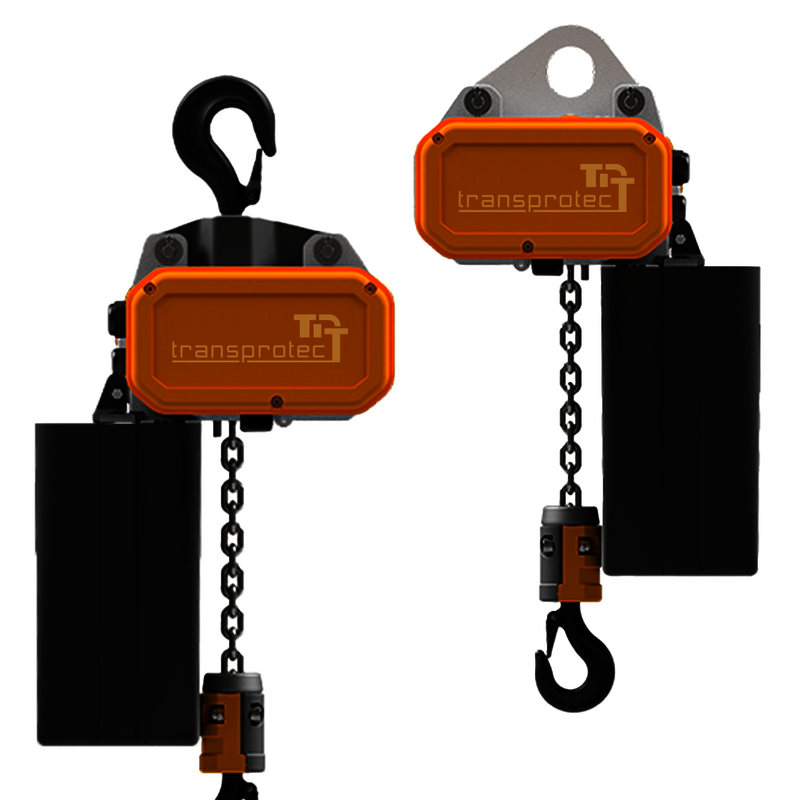

elektrokettenzug-st-haken-und-oese
