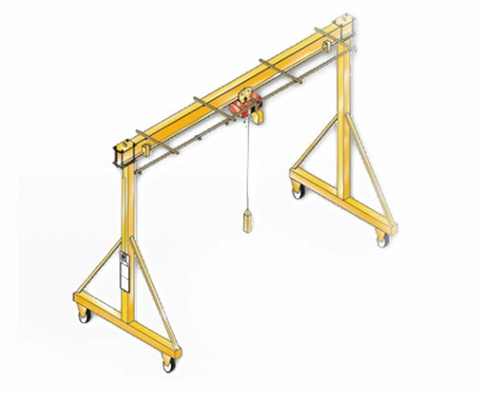

Der fahrbare Stahl Portalkran kommt an verschiedenen Arbeitsplätzen zum Einsatz, wo eine Last sporadisch transportiert werden muss.
Mit einem fahrenden Stahl-Portalkran können Lasten bis zu 3,2 Tonnen mühelos transportiert werden. Dabei ist es gleich ob es sich um schwere Lasten wie beispielsweise um eine Krantraverse handelt oder einer Maschinenreparatur.
Aufgrund der Zerlegbarkeit des Portalkrans eignet sich der mobile Stahl-Portalkran gut für Montagezwecke, da er überall auf- und abgebaut werden kann. Durch die stets individuelle Stützenhöhe und Bahnlänge, passt sich der Portalkran immer an.

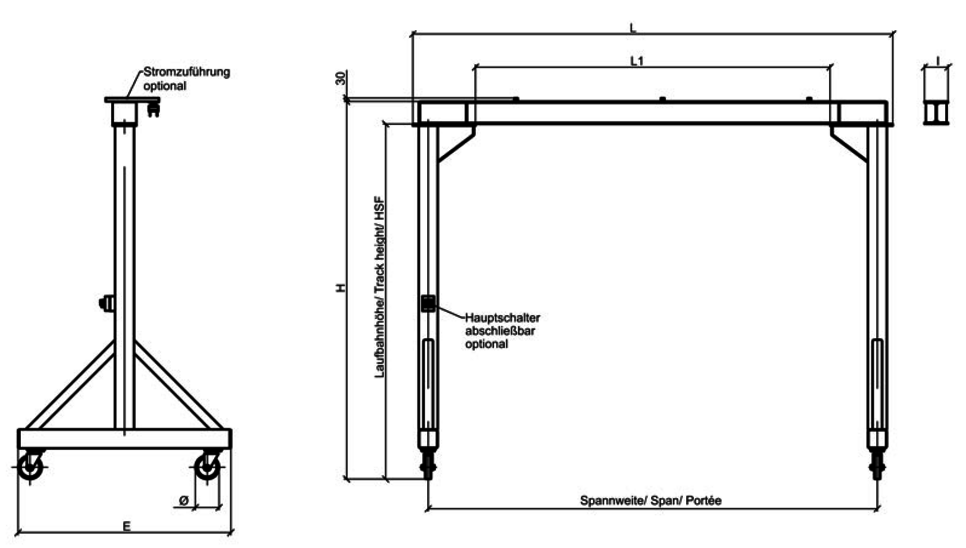

Tragfähigkeit (kg) | bis Spannweite (mm) | Laufbahnhöhe (mm) | H (mm) | L (mm) | L1 (mm) | E (mm) | Durchschnitt (mm) | I (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
500 | 3000 | 3000 | 3180 |
|
| 1500 | 150 | 91 | 266 |
4000 |
|
| 285 | ||||||
5000 |
|
| 304 | ||||||
3000 | 4000 | 4180 |
|
| 2000 | 150 | 91 | 316 | |
4000 |
|
| 335 | ||||||
5000 |
|
| 354 | ||||||
3000 | 5000 | 5180 |
|
| 2400 | 150 | 91 | 472 | |
4000 |
|
| 490 | ||||||
5000 |
|
| 509 |
Tragfähigkeit (kg) | bis Spannweite (mm) | Laufbahnhöhe (mm) | H (mm) | L (mm) | L1 (mm) | E (mm) | Durchschnitt (mm) | I (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
1000 | 3000 | 3000 | 3200 | 3140 | 2540 | 1500 | 200 | 100 | 296 |
4000 | 4140 | 3540 | 319 | ||||||
5000 | 3220 | 5140 | 4540 | 110 | 361 | ||||
3000 | 4000 | 4200 | 3140 | 2340 | 2000 | 200 | 100 | 437 | |
4000 | 4140 | 3340 | 459 | ||||||
5000 | 4220 | 5140 | 4340 | 110 | 501 | ||||
3000 | 5000 | 5200 | 3160 | 2360 | 2400 | 200 | 100 | 501 | |
4000 | 4160 | 3360 | 523 | ||||||
5000 | 5220 | 5160 | 4360 | 110 | 565 |
Tragfähigkeit (kg) | bis Spannweite (mm) | Laufbahnhöhe (mm) | H (mm) | L (mm) | L1 (mm) | E (mm) | Durchschnitt (mm) | I (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
1600 | 3000 | 3000 | 3200 | 3140 | 2340 | 1500 | 200 | 100 | 383 |
4000 | 4140 | 3340 | 406 | ||||||
5000 | 3220 | 5140 | 4340 | 120 | 448 | ||||
3000 | 4000 | 4200 | 3160 | 2360 | 2000 | 200 | 100 | 455 | |
4000 | 4160 | 3360 | 477 | ||||||
5000 | 4220 | 5160 | 4360 | 120 | 542 | ||||
3000 | 5000 | 5200 | 3160 | 2160 | 2400 | 200 | 100 | 555 | |
4000 | 4160 | 3160 | 55783 | ||||||
5000 | 5220 | 5160 | 4160 | 120 | 643 |
Tragfähigkeit (kg) | bis Spannweite (mm) | Laufbahnhöhe (mm) | H (mm) | L (mm) | L1 (mm) | E (mm) | Durchschnitt (mm) | I (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
2000 | 3000 | 3000 | 3220 | 3160 | 2360 | 1500 | 200 | 110 | 395 |
4000 | 3240 | 4160 | 3360 | 120 | 440 | ||||
5000 | 3270 | 5160 | 4360 | 135 | 499 | ||||
3000 | 4000 | 4220 | 3160 | 2160 | 2000 | 200 | 110 | 500 | |
4000 | 4240 | 4160 | 3160 | 120 | 545 | ||||
5000 | 4270 | 5160 | 4160 | 135 | 604 | ||||
3000 | 5000 | 5220 | 3180 | 1780 | 2400 | 200 | 110 | 723 | |
4000 | 5240 | 4180 | 2780 | 120 | 468 | ||||
5000 | 5270 | 5180 | 3780 | 135 | 827 |
Tragfähigkeit (kg) | bis Spannweite (mm) | Laufbahnhöhe (mm) | H (mm) | L (mm) | L1 (mm) | E (mm) | Durchschnitt (mm) | I (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
2000 | 3000 | 3000 | 3300 | 3160 | 2160 | 1500 | 250 | 150 | 555 |
4000 | 4160 | 3160 | 597 | ||||||
5000 | 5160 | 4160 | 639 | ||||||
3000 | 4000 | 4300 | 3180 | 2180 | 2000 | 200 | 150 | 631 | |
4000 | 4180 | 3180 | 673 | ||||||
5000 | 5180 | 4180 | 715 | ||||||
3000 | 5000 | 5300 | 3220 | 1820 | 2400 | 250 | 150 | 853 | |
4000 | 4220 | 2820 | 895 | ||||||
5000 | 5220 | 3820 | 937 |
Tragfähigkeit (kg) | bis Spannweite (mm) | Laufbahnhöhe (mm) | H (mm) | L (mm) | L1 (mm) | E (mm) | Durchschnitt (mm) | I (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
2000 | 3000 | 3000 | 3360 | 3180 | 1780 | 1500 | 250 | 170 | 909 |
4000 | 4180 | 2780 | 966 | ||||||
5000 | 5180 | 3780 | 1023 | ||||||
3000 | 4000 | 4360 | 3220 | 1820 | 2000 | 200 | 170 | 1013 | |
4000 | 4220 | 2820 | 1070 | ||||||
5000 | 5220 | 3820 | 1127 | ||||||
3000 | 5000 | 5360 | 3220 | 1820 | 2400 | 300 | 170 | 1107 | |
4000 | 4220 | 2820 | 1165 | ||||||
5000 | 5220 | 3820 | 1222 |

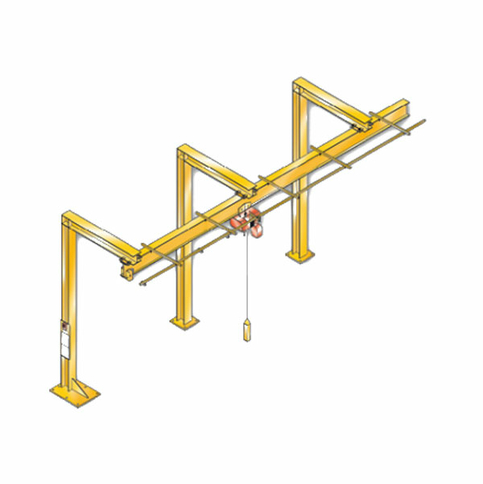

Technische Daten des Einschienen-Stahlportalkrans
Feldlänge in Meter | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Tragfähigkeit in kg |
|
|
|
|
|
|
|
|
|
250 | X | X | X | X | X | X | X | X | X |
500 | X | X | X | X | X | X | X | X | X |
750 | X | X | X | X | X | X | X | X | X |
1.000 | X | X | X | X | X | X | X | X | X |
1.600 | X | X | X | X | X | X | X | X | X |
2.000 | X | X | X | X | X | X | X | X | X |
3.200 | X | X | X | X | X | X |
|
|
|
4.000 | X | X | X | X | X |
|
|
|
|

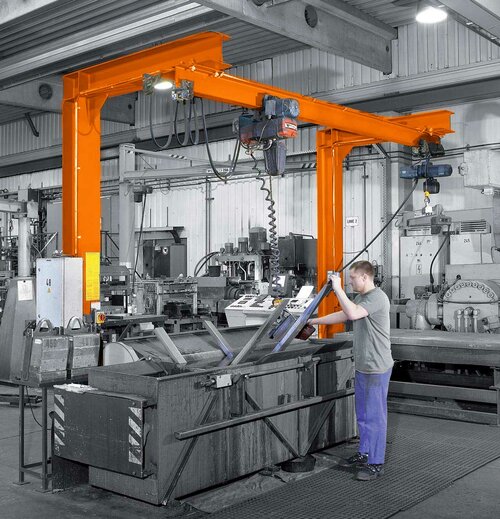

Technische Daten des Einschienen-Stahlportalkrans mit Kragarm
Feldlänge in Meter | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Tragfähigkeit in kg |
|
|
|
|
|
|
|
|
|
250 | X | X | X | X | X | X | X | X | X |
500 | X | X | X | X | X | X | X | X | X |
750 | X | X | X | X | X | X | X | X | X |
1.000 | X | X | X | X | X | X | X | X | X |
1.600 | X | X | X | X | X | X | X | X | X |
2.000 | X | X | X | X | X | X | X | X | X |
3.200 | X | X | X | X | X | X |
|
|
|
4.000 | X | X | X | X | X |
|
|
|
|
