Blechgreifer mit Traglasten von bis zu 10 t

Blechgreifer

Tragfähigkeit bis zu 10 t

Unsere Blechgreifer sind für Traglasten von bis zu 10 t erhältlich, sie sind je nach Ausführung mit einer Sicherheitsarretierung sowie einer Schwenköse ausgestattet.

Hier unverbindlich Anfragen!

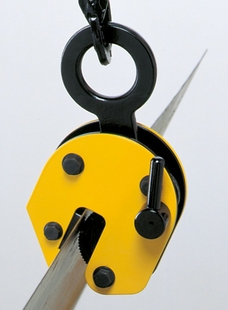

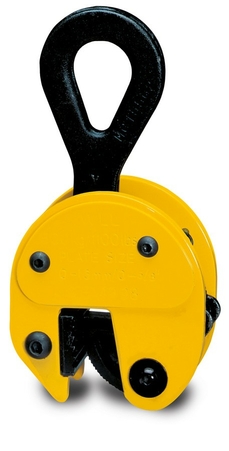

Blechgreifer mit Sicherheitsarretierung: TPTBL, Tragfähigkeit bis zu 10 t

Die Greifer der Familie TPTBL dienen dem (vertikalen) Transport einzelner Bleche und Stahlplatten, Stahlkonstruktionen, Profilen usw.
Des Weiteren können die Greifer zum Heben und Wenden in einem Bereich von 180° genutzt werden.

In Kombination mit geeigneten Traversen können großformatige Transportgüter mit Hilfe des paarweisen Einsatzes der Blechgreifer genutzt werden. Der Blechgreifer wird mit Hilfe eines Arretierhebels geöffnet bzw. geschlossen. Die Sicherheitsarretierung erfolgt durch eine Federvorspannung und gewährleistet, dass das Abrutschen des Blechgreifers vom Transportgut ausgeschlossen ist.

Hinweis:
Für die Nutzung der Blechgreifer muss die Oberflächenhärte des Transportgutes unter HRC 30 liegen.

Artikel-Nr.	Traglast	Greifbereich (max. Materialstärke)	Gewicht	Ösen - Ø
	t	mm	kg	mm
TP-TBL 0,5	0,5	0 - 16	1,5	29
TP-TBL 1,0	1	0 – 20	3	50
TP-TBL 2,0	2	0 – 32	9,3	80
TP-TBL 3,0	3	0 – 32	9,3	80
TP-TBL 4,0S	4	0 – 32	11,2	80
TP-TBL 4,0L	4	30 - 60	11,9	80
TP-TBL 6,0S	6	0 - 50	20,6	89
TP-TBL 6,0L	6	50 – 100	23,2	89
TP-TBL 8,0S	8	0 - 50	24,2	89
TP-TBL 8,0L	8	50 – 100	28,2	89
TP-TBL 10,0S	10	0 – 50	29,5	110
TP-TBL 10,0L	10	50 – 100	31,5	110

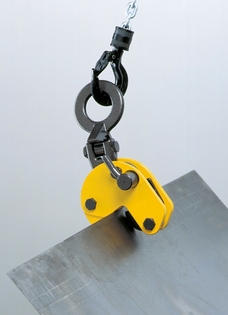

Blechgreifer mit Schwenköse und Sicherheitsarretierung: TPTBS, Tragfähigkeit bis zu 10 t

Die Blechgreifer der TPTBS Reihe sind in unterschiedlichsten Positionen am Blech anschlagbar. Auf Grund der kardanischen Aufhängung kann der Greifer aus der Senkrechten ablegen, der Horizontalen aufrichten sowie bei seitlichen Anschlägen über die Kante anheben. Auf Grund der Gleitschrägen der Schwenkösen ist eine ausreichende Klemmkraft vorhanden.

Artikel-Nr.	Traglast	Greifbereich (max. Materialstärke)	Gewicht	Innenmaß Aufhängeglied / Ösen - Ø
	t	mm	kg	mm
TP-TBS 1,0	1	0 – 20	4,6	50
TP-TBS 2,0	2	0 – 32	14,3	80
TP-TBS 3,0	3	0 – 32	14,3	80
TP-TBS 4,5	4,5	0 – 50	34,4	90x180
TP-TBS 6,0S	6	0 – 50	38	95x176
TP-TBS 6,0L	6	50 – 100	42	98x180
TP-TBS 8,0S	8	0 - 50	39	98x176
TP-TBS 8,0L	8	50 – 100	42,4	98x180
TP-TBS 10,0S	10	0 - 50	68	110x195
TP-TBS 10,0S	10	50 – 100	80	112x195

Hinweis:
Für die Nutzung der Blechgreifer muss die Oberflächenhärte des Transportgutes unter HRC 30 liegen.
Bitte beachten Sie, dass sich die die Tragfähigkeit bei einem Winkel von 45° auf 75% und bei einem Winkel von 90° auf 50% reduziert.
