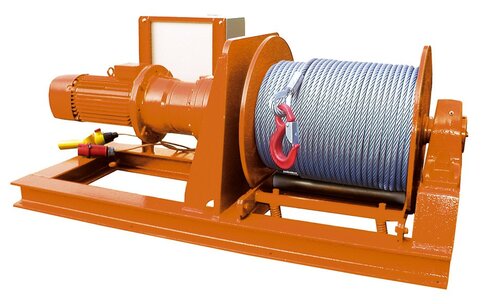

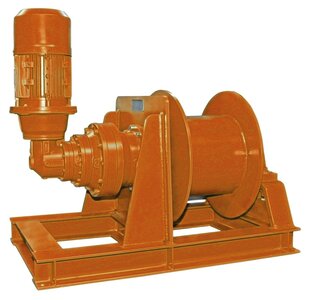

Die Druckluftseilwinden der Baureihe SB-L sind wie die gesamte SB-Baureihe in modularer Bauweise aufgebaut. Die Druckluft-Seilwinden SB-L können sowohl zum Ziehen und Heben von Lasten ausgeführt werden. Wie bei allen Seilwinden der Baureihe SB werden die Seiltrommeln bei der SB-L Winde durch ein Stehlager sowie mit ihrer Antriebswelle im angeflanschten Getriebe gelagert. Sollte die Länge der Seilwinde auf Grund bauseitiger Gegebenheiten reduziert werden müssen, besteht die Möglichkeit, die Seilwinde mit einem winkligen Antrieb auszuführen. Durch die modulare Grundkonstruktion kann eine Druckluftseilwinde der Baureihe SB-L mit verschiedenen Getriebestufen und Motorenarten, unterschiedlichen Flanschgrößen und Trommelgrößen für den jeweiligen Anwendungsfall gefertigt werden.
Ausstattung:
Optionen - Steuerung:
Optionen:
| Typ SB- | Max. Hubkraft | Empfohlener | Geschwindigkeit | Seilaufnahme | Differenz-druck | Volumen-strom | Preise zzgl. Mwst., Versandkosten | |||
| 1. Seilage kg | 5. Seillage kg | Seil-Ø mm | 1. Seillage m/min | 5. Seillage m/min | 1. Seillage m | 5. Seillage m | bar | l/sec. | exkl. Zubehör | |
| 300-LPR2 | 1200 | 845 | 10 | 11 | 16 | 26 | 168 | 7 | 90 | ab 17.821 € |
| 301-LPR2 | 2100 | 1435 | 12 | 7 | 10 | 24 | 157 | 7 | 90 | ab 18.490 € |
| 303-LPR2 | 2500 | 1740 | 14 | 6 | 9 | 26 | 165 | 7 | 90 | ab 19.523 € |
| 303-LPR3 | 2500 | 1740 | 14 | 12 | 17 | 26 | 165 | 7 | 140 | ab 21.404 € |
| 305-LPR3 | 4000 | 2770 | 16 | 9 | 13 | 25 | 161 | 7 | 150 | ab 22.401 € |
| 305-LPR4 | 4000 | 2770 | 16 | 15 | 21 | 25 | 161 | 7 | 240 | ab 26.193 € |
| 306-LPR4 | 5500 | 3970 | 18 | 10 | 14 | 28 | 181 | 7 | 240 | ab 28.223 € |
| 307-LPR4 | 7000 | 4960 | 22 | 8 | 11 | 26 | 171 | 7 | 240 | ab 31.885 € |
| 307-LG6 | 7000 | 4960 | 22 | 13 | 18 | 26 | 171 | 7 | 350 | ab 31.652 € |
| 309-LPR4 | 9000 | 6285 | 26 | 6 | 9 | 24 | 163 | 7 | 220 | ab 37.306 € |
| 309-LG6 | 9000 | 6285 | 26 | 10 | 14 | 24 | 163 | 7 | 350 | ab 36.575 € |
| 310-LG6 | 12000 | 8460 | 28 | 7 | 10 | 24 | 168 | 7 | 350 | ab 42.935 € |
| 311-LG6 | 16000 | 10655 | 34 | 5 | 7,5 | 19 | 144 | 7 | 350 | ab 47.522 € |
| 313-LG6 | 20000 | 13610 | 38 | 4 | 6 | 19 | 151 | 7 | 350 | ab 55.425 € |
Produktdatenblatt anzeigen

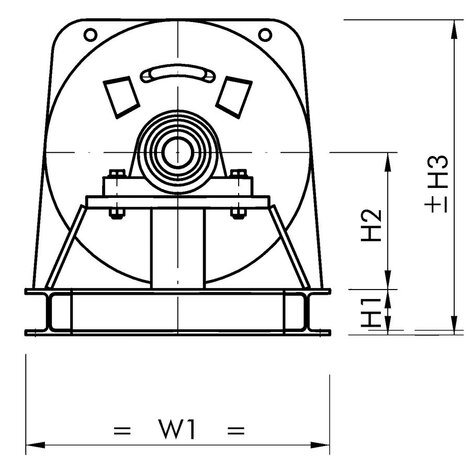

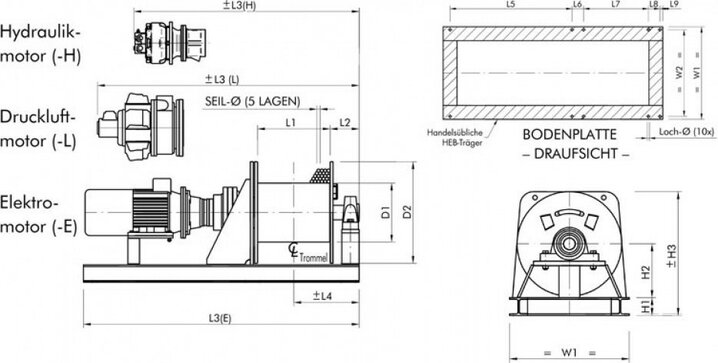

| Abmessungen | Druckluftseilwinde SB-L | |||||||||||
| (mm) | 300 | 301 | 304 | 305 | 306 | 307 | 309 | 310 | 311 | 313 | 315 | 316 |
| Gewicht (kg) | 250 | 250 | 400 | 400 | 510 | 790 | 1100 | 1420 | 1740 | 2320 | 3400 | 2900 |
| D1 | 152 | 191 | 241 | 273 | 324 | 394 | 419 | 495 | 546 | 572 | 711 | 711 |
| D2 | 325 | 375 | 430 | 490 | 580 | 680 | 730 | 860 | 960 | 1020 | 1350 | 1400 |
| L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| L2 | 135 | 155 | 155 | 155 | 165 | 200 | 230 | 235 | 259 | 260 | 299 | 299 |
| L3 (E) | 1450 | 1450 | 1600 | 1650 | 1800 | 1950 | 2000 | 2100 | 2150 | 2150 | 2600 | 2650 |
| L3 (H) | - | - | 1350 | 1350 | 1450 | 1550 | 1550 | 1600 | 1600 | 1700 | 2050 | 2100 |
| L3 (L) | 1450 | 1450 | 1650 | 1800 | 1850 | 1900 | 1900 | 1950 | 1950 | 1950 | - | - |
| L4 | 385 | 405 | 405 | 405 | 415 | 450 | 480 | 485 | 509 | 510 | 549 | 549 |
| L6 | 80 | 80 | 80 | 80 | 80 | 100 | 110 | 120 | 120 | 120 | 140 | 140 |
| L7 | 540 | 540 | 550 | 550 | 560 | 560 | 560 | 590 | 590 | 590 | 590 | 590 |
| L8 | 80 | 80 | 80 | 80 | 80 | 100 | 110 | 120 | 120 | 120 | 140 | 140 |
| L9 | 20 | 20 | 20 | 20 | 20 | 25 | 30 | 40 | 40 | 40 | 40 | 40 |
| H1 | 100 | 100 | 100 | 100 | 100 | 120 | 140 | 160 | 160 | 180 | 200 | 200 |
| H2 | 215 | 215 | 260 | 260 | 310 | 360 | 435 | 460 | 510 | 585 | 685 | 710 |
| H3 | 520 | 520 | 610 | 610 | 710 | 830 | 1000 | 1070 | 1170 | 1340 | 1560 | 1610 |
| W1 | 500 | 500 | 600 | 600 | 700 | 800 | 1000 | 1100 | 1150 | 1350 | 1550 | 1600 |
| W2 | 460 | 460 | 560 | 560 | 660 | 750 | 940 | 1040 | 1090 | 1280 | 1470 | 1520 |
| HEB | 100 | 100 | 100 | 100 | 100 | 120 | 140 | 160 | 160 | 180 | 200 | 200 |
| Loch-Ø | 14 | 14 | 14 | 14 | 18 | 20 | 22 | 26 | 30 | 32 | 36 | 36 |
