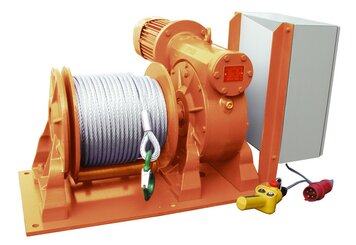

Die robust und gleichzeitig kompakt gebaute Elektroseilwinde der Baureihe MC-E eignet sich besonders für das Ziehen von Lasten in horizontaler Richtung. Sie ist mit einem selbsthemmenden Schneckengetriebe ausgerüstet, welches als Haltebremse wirkt. Die MC-Elektroseilwinde kann auf Grund Ihrer konstruktiven Eigenschaften in allen Einbaulagen verbaut werden. Für das Auf- / Abheben von Lasten oder auf schiefen Ebenen wird der Motor als Bremsmotor ausgeführt, um zu senkende Lasten sicher abzubremsen.
Grundausstattung der Elektroseilwinde:
Optionen - Steuerung:
Optionen - Mechanik:
Konfektionierung: Die MC-Elektroseilwinden in Grundausstattung sind in diesem Zustand noch nicht betriebsbereit. Eine Vielzahl von Optionen erlaubt es Ihnen, die Elektroseilwinde spezifisch für Ihren jeweiligen Einsatzfall optimal mit Zusatzausstattungen auszurüsten. Die Winde kann u.a. mit einer Steuerung, z.B. einer Schützsteuerung mit Schaltkasten mit Bedienknöpfen im Deckel oder einer Hängetastensteuerung ausgerüstet werden. Grundsätzlich haben alle mit einer Schützsteuerung ausgerüsteten Winden der Serie MC-E eine Überlastsicherung im Schaltkasten sowie einen Not-Aus-Knopf am Hängetaster und/oder am Schaltkasten.
Lieferumfang in der Komplettausführung: Der Lieferumfang in der Komplettausführung beinhaltet die Elektroseilwinde mit Bremsmotor, einen 24 V Schaltkasten mit Drucktasten und Not-Aus sowie 3 m Anschlussleitung mit Stecker. Als Option haben Sie die Möglichkeit, ein auf Ihre Anwendung abgestimmtes Seil zu bestellen.
| Elektroseilwinde Typ (230 Volt) MC-E ... SPH | 250 | 500 | 750 |
| Max. Zugkraft 1. Seillage (daN) | 250 | 500 | 700 |
| Max. Zugkraft 5. Seillage (daN) | 170 | 340 | 460 |
| Max. Hubkraft 1. Seillage (kg) | 200 | 400 | 550 |
| Max. Hubkraft 5. Seillage (kg) | 135 | 275 | 360 |
| Empfohlener Seildurchmesser (mm) | 6 | 6 | 7 |
| Geschwindigkeit 1. Seillage (m/min) | 5 | 5 | 5 |
| Seilaufnahme 1. Seillage (m) | 2 | 2 | 6 |
| Seilaufnahme 5. Seillage (m) | 19 | 19 | 42 |
| Motorleistung 1-Ph/230 V (S2) (kW) | 0,75 | 1,5 | 1,8 |
| Gewicht ohne Seil und Zubehör (kg) | 22 | 35 | 55 |
| Elektroseilwinde Typ (400 Volt) MC-E | 250 | 500 | 750 | 1200 | 1700 | 2200 |
| Max. Zugkraft 1. Seillage (daN) | 250 | 500 | 750 | 1200 | 1700 | 2200 |
| Max. Zugkraft 5. Seillage (daN) | 170 | 340 | 490 | 750 | 1055 | 1365 |
| Max. Hubkraft 1. Seillage (kg) | 200 | 400 | 600 | 960 | 1300 | 1700 |
| Max. Hubkraft 5. Seillage (kg) | 135 | 275 | 390 | 600 | 805 | 1055 |
| Empfohlener Seildurchmesser (mm) | 6 | 6 | 7 | 8 | 10 | 12 |
| Geschwindigkeit 1. Seillage (m/min) | 6 | 6 | 6 | 5 | 6 | 7 |
| Seilaufnahme 1. Seillage (m) | 2 | 2 | 6 | 5 | 7 | 9 |
| Seilaufnahme 5. Seillage (m) | 19 | 19 | 42 | 38 | 50 | 63 |
| Motorleistung 1-Ph/400 V (S2) (kW) | 0,75 | 1,1 | 1,5 | 2,2 | 4 | 5,5 |
| Gewicht ohne Seil und Zubehör (kg) | 22 | 35 | 55 | 92 | 140 | 180 |

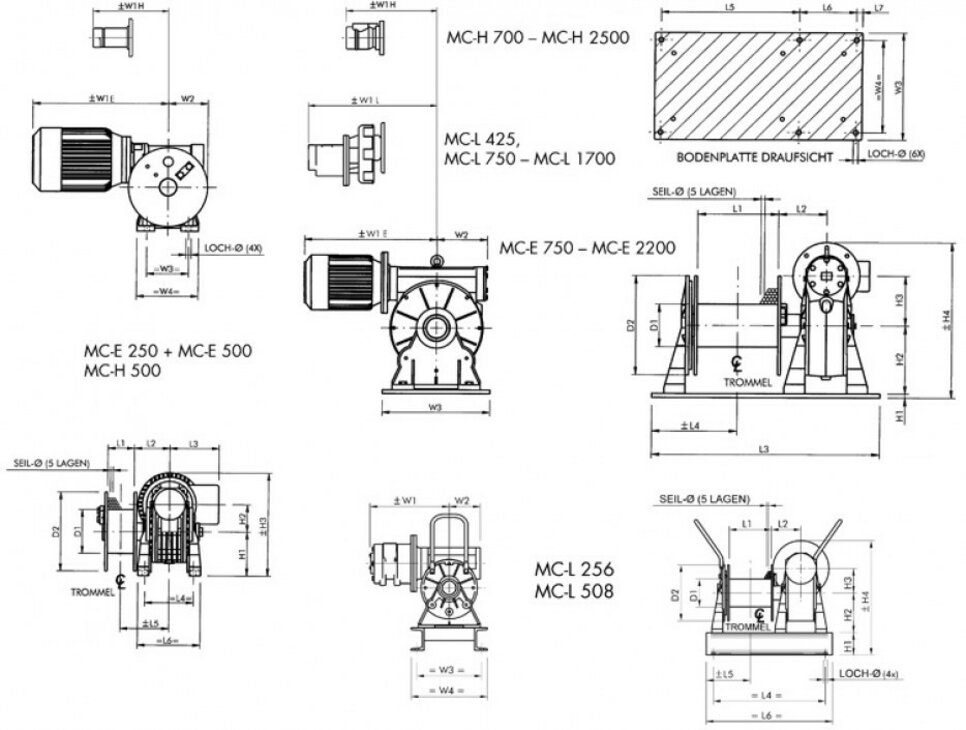

| Abmessungen (mm) | ||||||
| Elektroseilwinde MC-E | 250 | 500 | 750 | 1200 | 1700 | 2200 |
| Gewicht (kg) | 20 | 35 | 55 | 92 | 140 | 180 |
| D1 | 100 | 100 | 100 | 100 | 121 | 146 |
| D2 | 180 | 200 | 200 | 250 | 280 | 320 |
| L1 | 60 | 60 | 150 | 150 | 200 | 250 |
| L2 | 81 | 91 | 104 | 125,5 | 146,5 | 155 |
| L3 | 118 | 129 | 500 | 560 | 640 | 710 |
| L4 | 111 | 146 | 187 | 203 | 232 | 260 |
| L5 | 111 | 121 | 320 | 340 | 415 | 470 |
| L6 | 143 | 186 | 150 | 180 | 185 | 200 |
| L7 | - | - | 15 | 20 | 20 | 20 |
| H1 | 100 | 142 | 10 | 10 | 15 | 15 |
| H2 | 62 | 87 | 142 | 170 | 195 | 220 |
| H3 | 233 | 309 | 87 | 110 | 130 | 150 |
| H4 | - | - | 320 | 380 | 443 | 510 |
| W1E | 310 | 358 | 358 | 421 | 492 | 519 |
| W2 | 90 | 110 | 110 | 140 | 154 | 180 |
| W3 | 95 | 140 | 270 | 325 | 370 | 410 |
| W4 | 140 | 220 | 240 | 285 | 320 | 360 |
| Loch-Ø | 11,5 | 11,5 | 13 | 17 | 17 | 17 |
