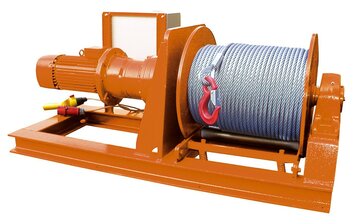

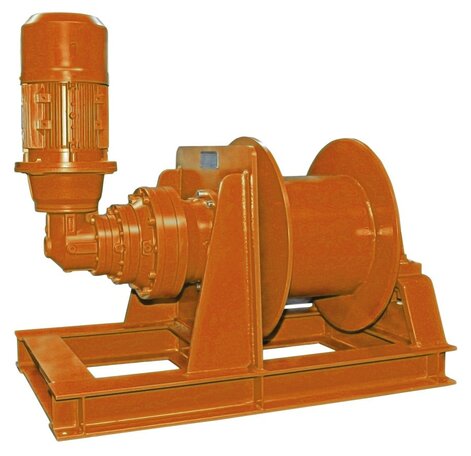

Die Elektroseilwinden der Baureihe SB-E sind in Modulbauweise konzipiert. Diese Elektroseilwinde kann sowohl als Zugwinde als auch als Hubwinde ausgeführt werden. Die Seiltrommeln werden bei den SB-E Winden durch ein Stehlager sowie mit ihrer Antriebswelle im angeflanschten Planetengetriebe gelagert. Bei beengten Platzverhältnissen sind die SB-E Seilwinden mit einem winkligen Antrieb lieferbar. Durch die modulare Grundkonstruktion können die Elektroseilwinden der Baureihe SB-E durch unterschiedliche Flansch- und Trommelgrößen, verschiedene Getriebestufen und Motorarten für den jeweiligen Einsatzfall gefertigt werden.
Ausstattung:
Planetengetriebe
Optionen - Steuerung:
Optionen:
| Typ SB-E | Max. Hubkraft | Empfohlener | Geschwindigkeit | Geschwindigkeit Seilaufnahme | Motor-leistung | Preise zzgl. Mwst., Versandkosten exkl. Zubehör | |||
| 1. Seillage kg | 5. Seillage kg | Seil-Ø mm | 1. Seillage m/min | 5. Seillage m/min | 1. Seillage m | 5. Seillage m | kW | ||
| 300-E | 1250 | 875 | 9 | 8,5 | 12,5 | 24 | 155 | 2,2 | ab 6.800 € |
| 301-E | 2000 | 1400 | 11 | 8,5 | 12,5 | 24 | 155 | 3 | ab 7.500 € |
| 304-E | 3000 | 2100 | 14 | 8,5 | 12,5 | 24 | 155 | 5,5 | ab 9.360 € |
| 305-E | 4000 | 2800 | 16 | 8 | 11,5 | 24 | 155 | 5,5 | ab 10.330 € |
| 306-E | 5500 | 3800 | 19 | 8 | 11,5 | 24 | 155 | 7,5 | ab 12.415 € |
| 307-E | 7000 | 4900 | 22 | 8 | 11,5 | 24 | 155 | 11 | ab 17.199 € |
| 309-E | 9000 | 6300 | 24 | 10 | 14 | 24 | 155 | 15 | ab 22.888 € |
| 310-E | 12000 | 8400 | 28 | 8 | 11,5 | 24 | 155 | 18,5 | ab 29.065 € |
| 311-E | 15000 | 10400 | 32 | 7,5 | 11 | 23 | 154 | 22 | ab 33.509 € |
| 313-E | 18000 | 12400 | 34 | 6 | 9 | 22 | 153 | 22 | ab 40.867 € |
| 314-E | 23000 | 16000 | 38 | 6 | 9 | 22 | 153 | 30 | ab 49.640 € |
| 315-E | 30000 | 20400 | 44 | 6 | 9 | 20 | 145 | 30 | ab 61.475 € |
| 316-E | 37000 | 24500 | 48 | 6 | 9 | 18 | 137 | 45 | ab 68.299 € |

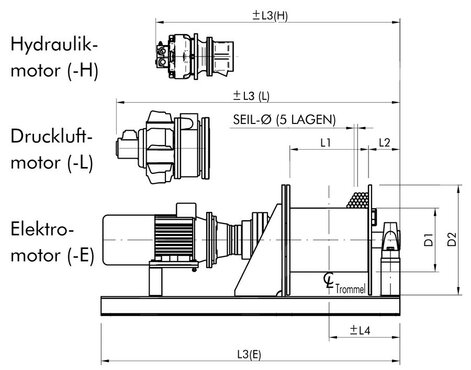

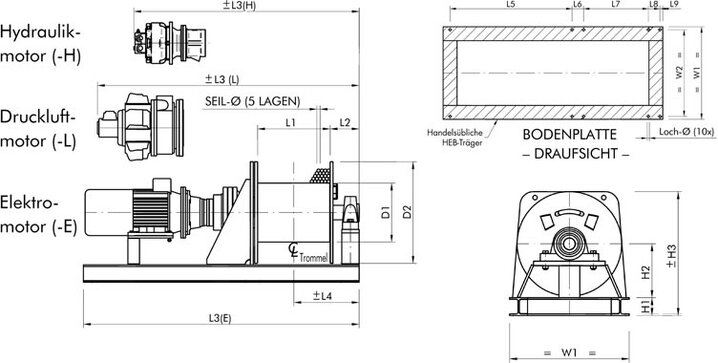

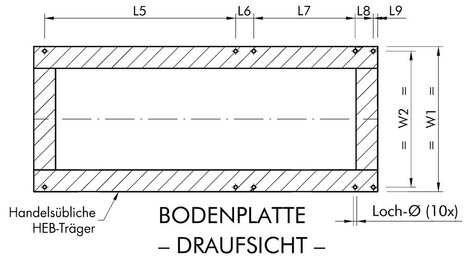

| Abmessungen (mm) | ||||||||||||
| Elektroseilwinde SB-E | 300 | 301 | 304 | 305 | 306 | 307 | 309 | 310 | 311 | 313 | 315 | 316 |
| Gewicht (kg) | 250 | 250 | 400 | 400 | 510 | 790 | 1100 | 1420 | 1740 | 2320 | 3400 | 2900 |
| D1 | 152 | 191 | 241 | 273 | 324 | 394 | 419 | 495 | 546 | 572 | 711 | 711 |
| D2 | 325 | 375 | 430 | 490 | 580 | 680 | 730 | 860 | 960 | 1020 | 1350 | 1400 |
| L1 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| L2 | 135 | 155 | 155 | 155 | 165 | 200 | 230 | 235 | 259 | 260 | 299 | 299 |
| L3 (E) | 1450 | 1450 | 1600 | 1650 | 1800 | 1950 | 2000 | 2100 | 2150 | 2150 | 2600 | 2650 |
| L3 (H) | - | - | 1350 | 1350 | 1450 | 1550 | 1550 | 1600 | 1600 | 1700 | 2050 | 2100 |
| L3 (L) | 1450 | 1450 | 1650 | 1800 | 1850 | 1900 | 1900 | 1950 | 1950 | 1950 | - | - |
| L4 | 385 | 405 | 405 | 405 | 415 | 450 | 480 | 485 | 509 | 510 | 549 | 549 |
| L6 | 80 | 80 | 80 | 80 | 80 | 100 | 110 | 120 | 120 | 120 | 140 | 140 |
| L7 | 540 | 540 | 550 | 550 | 560 | 560 | 560 | 590 | 590 | 590 | 590 | 590 |
| L8 | 80 | 80 | 80 | 80 | 80 | 100 | 110 | 120 | 120 | 120 | 140 | 140 |
| L9 | 20 | 20 | 20 | 20 | 20 | 25 | 30 | 40 | 40 | 40 | 40 | 40 |
| H1 | 100 | 100 | 100 | 100 | 100 | 120 | 140 | 160 | 160 | 180 | 200 | 200 |
| H2 | 215 | 215 | 260 | 260 | 310 | 360 | 435 | 460 | 510 | 585 | 685 | 710 |
| H3 | 520 | 520 | 610 | 610 | 710 | 830 | 1000 | 1070 | 1170 | 1340 | 1560 | 1610 |
| W1 | 500 | 500 | 600 | 600 | 700 | 800 | 1000 | 1100 | 1150 | 1350 | 1550 | 1600 |
| W2 | 460 | 460 | 560 | 560 | 660 | 750 | 940 | 1040 | 1090 | 1280 | 1470 | 1520 |
| HEB | 100 | 100 | 100 | 100 | 100 | 120 | 140 | 160 | 160 | 180 | 200 | 200 |
| Loch-Ø | 14 | 14 | 14 | 14 | 18 | 20 | 22 | 26 | 30 | 32 | 36 | 36 |
