Die Druckluftseilwinden der Baureihe FD kann auf Grund ihrer Bauform als Kompaktseilwinde bezeichnet werden. Die Seilwinde FD-L kann Tragfähigkeiten von über 5.000 kg in der ersten Seillage realisieren. Die Seilwinde FD-L verfügt über ein in der Trommel liegendes, kompakt bauendes Planetengetriebe. Die ebenfalls kompakt gestalteten Seiltrommeln werden einseitig gelagert direkt am Getriebe befestigt, was sich positiv auf die kompakte Bauweise auswirkt. Diese Eigenschaften sorgen für eine sehr kurze Bauform der Druckluftseilwinde FD-L. Die Druckluftseilwinden FD-L können als Zugwinden und Hubwinden zum Einsatz kommen. Für den Hubwindeneinsatz sind zusätzlich Seilwegbegrenzungsschalter notwendig. Durch die kompakte Konstruktion werden die FD- Seilwinden in erster Linie bei Anwendungen mit kürzeren Seillängen eingesetzt.
Technische Parameter:
Mechanische Optionen:
Elektrische Optionen:
| Elektroseilwinde FD-E | 300 | 301 | 303 | 305 | 306 | 307 |
| Max. Hubkraft in 1. Seillage (kg) | 950 | 1850 | 2300 | 3350 | 4100 | 5250 |
| Max. Hubkraft oberste Lage (kg/Lagen) | 800/4 | 1470/4 | 1970/3 | 2800/3 | 3500/3 | 4490/3 |
| Empf. Seildurchmesser (mm) | 8 | 11 | 12 | 14 | 16 | 18 |
| Geschwindigkeit 1. Seillage (m/min) | 8,5 | 9 | 7 | 9 | 7 | 12 |
| Geschwindigkeit oberste Seillage (m/min) | 10 | 11 | 8,5 | 11 | 8,5 | 14 |
| Seilaufnahme 1. Seillage (m) | 15 | 10 | 11 | 10 | 15 | 18 |
| Seilaufnahme in allen Lagen (m/Lagen) | 70/4 | 53/4 | 41/3 | 40/3 | 56/3 | 67/3 |
| Motorleistung 400 V (kW) | 1,5 | 3 | 3 | 5,5 | 5,5 | 11 |
| Preise zzgl. Mwst., Versandkosten exkl. Zubehör | ab 5.177 € | ab 5.547 € | ab 5.964 € | ab 7.434 € | ab 9.093 € | ab 13.445 € |
Produktdatenblatt anzeigen

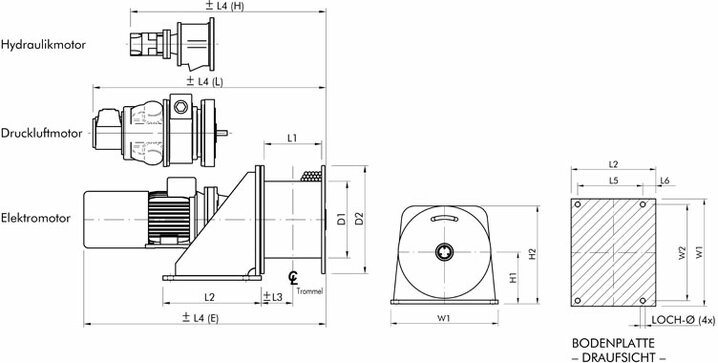

| Abmessungen (mm) | Elektroseilwinde FD-E | |||||
| 300 | 301 | 303 | 305 | 306 | 307 | |
| Gewicht (kg) | 125 | 130 | 175 | 240 | 330 | 590 |
| D1 | 244 | 244 | 272 | 272 | 355 | 406 |
| D2 | 380 | 380 | 410 | 410 | 500 | 625 |
| L1 | 176 | 176 | 191 | 210 | 266 | 310 |
| L2 | 310 | 310 | 350 | 350 | 455 | 510 |
| L3 | 93 | 93 | 106 | 116 | 146 | 175 |
| L4 (E) | 736 | 796 | 818 | 1030 | 1100 | 1313 |
| L4 (H) | 520 | 558 | 595 | 625 | 780 | 885 |
| L4 (L) | 765 | 785 | 905 | 950 | 1110 | 1215 |
| L5 | 240 | 240 | 275 | 275 | 350 | 40 |
| L6 | 44 | 44 | 50 | 50 | 70 | 75 |
| H1 | 215 | 215 | 235 | 235 | 285 | 348 |
| H2 | 405 | 405 | 440 | 440 | 535 | 660 |
| W1 | 440 | 440 | 500 | 500 | 580 | 750 |
| W2 | 400 | 400 | 450 | 450 | 520 | 680 |
| Loch-Ø | 18 | 18 | 22 | 22 | 27 | 27 |
