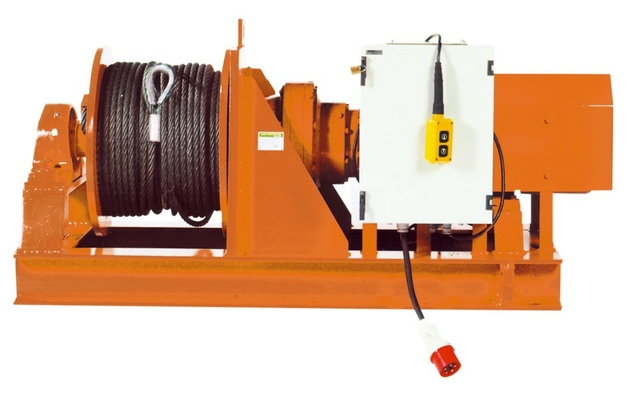

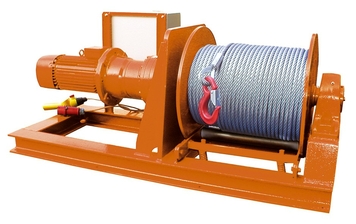

Hydraulikseilwinde SB-H

Hubkraft bis zu 37 t

Die hervorstechendste Eigenschaft dieser Hydraulikseilwinden ist die Modulbauweise. Die Seilwinden der Baureihe SB-H wurden für das Heben und Ziehen von Lasten konstruiert. Auf Wunsch sind die Hydraulikseilwinden SB-H mit einem winkligen Antrieb lieferbar. Die Zugkraft in der fünften Seillage ist maßgeblich für die Auswahl des richtigen Seiles. Die Hydraulikseilwinde SB-H kann genau nach Ihren Anforderungen gebaut werden. Ob spezielle Flansch- und Trommelgrößen, zusätzliche Getriebestufen oder die gewünschte Motorenart - die Modulbauweise erlaubt eine enorme Flexibilität hinsichtlich der Erfüllung kundenspezifischer Anforderungen.

Hier unverbindlich Anfragen!

Ausstattung:

Planetengetriebe
Stahltrommel mit Seilbefestigungspunkt am Trommelflansch
Hydraulikmotor mit Bremsventil

Optionen - Steuerung:

Schützsteuerung mit Drucktasten und Not–Aus in Schutzart IP 55
Hängetastensteuerung mit Not-Aus in
Schutzart IP 65
Frequenzsteuerung zur stufenlosen Geschwindigkeitsregelung
Überlastsicherung (nach CE-Richtlinie ab einer Traglast von 1.000 kg vorgeschrieben)
Überhitzungsschutz für Motor
Funkfernsteuerung
Proportionalventil

Optionen:

IP 56 TENV Motor in Marineausführung
Bandbremse, manuell oder automatisch
Stahlschutzmotorgehäuse
Schleifringkörper für Energie- oder Signalübertragung
24 Volt Motoren
Explosionsgeschützte Motoren
Gerillte Trommel
Andere Wickelgeschwindigkeiten
Freilaufkupplung für Trommel
Trommelschutzhaube
Seilandruckrolle
Sondertrommelgrößen
Not-Handkurbel
Winkelgetriebe
Spillkopf

Typ SB-H	Max. Hubkraft	Empfohlener		Geschwindigkeit		Seilaufnahme		Öldifferenz-druck	Volumen-strom	Preise zzgl. Mwst., Versandkosten exkl. Zubehör
1. Seillagekg	5. Seillagekg	Seil-Ø mm		1. Seillagem/min	5. Seillagem/min	1. Seillagem	5. Seillagem	bar	l/min.
303-H	2500	1740	14	18	26	26	165	140	60	ab 8.967 €
305-H	4000	2770	16	18	26	25	161	160	80	ab 10.312 €
306-H	5500	3970	18	25	35	28	181	225	95	ab 13.888 €
307-H	7000	4960	22	20	28	26	171	230	100	ab 17.427 €
309-H	9000	6285	26	13	18	24	163	190	100	ab 22.617 €
310-H	12000	8460	28	11	16	24	168	230	95	ab 29.272 €
311-H	16000	10655	34	10	15	19	144	230	110	ab 33.315 €
313-H	20000	13610	38	8	12	19	151	210	120	ab 40.807 €
315-H	30500	20800	44	8	12	19	151	235	165	ab 62.554 €
316-H	30700	24570	48	6	9	17	141	225	160	ab 68.176 €

Produktdatenblatt anzeigen

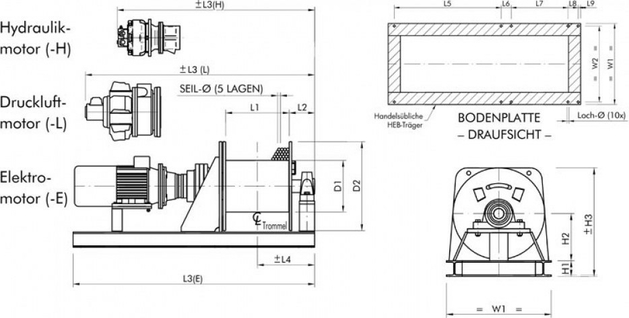

Abmessungen	Hydraulikseilwinde SB-H
(mm)	300	301	304	305	306	307	309	310	311	313	315	316
Gewicht (kg)	250	250	400	400	510	790	1100	1420	1740	2320	3400	2900
D1	152	191	241	273	324	394	419	495	546	572	711	711
D2	325	375	430	490	580	680	730	860	960	1020	1350	1400
L1	500	500	500	500	500	500	500	500	500	500	500	500
L2	135	155	155	155	165	200	230	235	259	260	299	299
L3 (E)	1450	1450	1600	1650	1800	1950	2000	2100	2150	2150	2600	2650
L3 (H)	-	-	1350	1350	1450	1550	1550	1600	1600	1700	2050	2100
L3 (L)	1450	1450	1650	1800	1850	1900	1900	1950	1950	1950	-	-
L4	385	405	405	405	415	450	480	485	509	510	549	549
L6	80	80	80	80	80	100	110	120	120	120	140	140
L7	540	540	550	550	560	560	560	590	590	590	590	590
L8	80	80	80	80	80	100	110	120	120	120	140	140
L9	20	20	20	20	20	25	30	40	40	40	40	40
H1	100	100	100	100	100	120	140	160	160	180	200	200
H2	215	215	260	260	310	360	435	460	510	585	685	710
H3	520	520	610	610	710	830	1000	1070	1170	1340	1560	1610
W1	500	500	600	600	700	800	1000	1100	1150	1350	1550	1600
W2	460	460	560	560	660	750	940	1040	1090	1280	1470	1520
HEB	100	100	100	100	100	120	140	160	160	180	200	200
Loch-Ø	14	14	14	14	18	20	22	26	30	32	36	36
